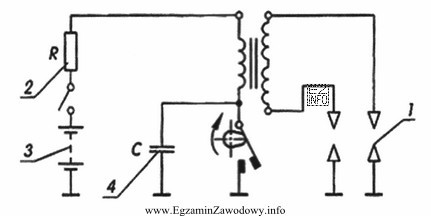

W układzie zapłonowym silnika o zapłonie iskrowym świeca zapłonowa jest elementem, który bezpośrednio wytwarza iskrę w cylindrze. Na schematach instalacji identyfikuje się ją nie po nazwie, lecz po symbolu graficznym oraz po miejscu w torze wysokiego napięcia (końcowy element obwodu prowadzącego do komory spalania).
Aby poprawnie rozwiązać takie zadanie, warto przyjąć prostą procedurę:
- Najpierw odnaleźć na schemacie część dotyczącą zapłonu (tor WN/sterowanie cewką).
- Następnie rozpoznać symbol świecy: element końcowy, do którego dochodzi przewód WN i który jest powiązany z masą silnika (korpus świecy).
- Na końcu odczytać numer oznaczenia przypisany do tego symbolu.
W przedstawionym zadaniu numer przypisany do symbolu świecy zapłonowej to "1.", więc ta odpowiedź jest poprawna.
Pozostałe numery ("2.", "3.", "4.") są niepoprawne, ponieważ odnoszą się do innych elementów pokazanych na schemacie (np. elementów zasilania/sterowania zapłonem lub połączeń), a nie do symbolu świecy. Typowym błędem jest wybór numeru bez weryfikacji symbolu albo pomylenie świecy z innym elementem toru wysokiego napięcia.
Na egzaminie pomagają dwie wskazówki: szukaj elementu końcowego toru WN oraz czytaj numer przy samym symbolu, a nie przy przewodzie lub złączu obok.
