KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - STYCZEŃ 2009



PYTANIE NR 49.

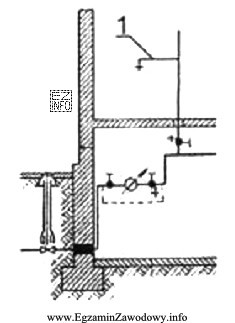

Na schemacie instalacji wodociągowej cyfrą 1 oznaczono
Ilustracja przedstawia schemat instalacji wodociągowej, który jest prawdopodobnie częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odgałęzienie to fragment przewodu odchodzący od przewodu głównego (np. rozdzielczego lub pionu) i prowadzący do części instalacji albo punktu poboru. Na schematach zwykle jest pokazane jako "odnoga" wychodząca z trasy głównej. Pozostałe pojęcia dotyczą innych ról: przyłącze łączy budynek z siecią, pion biegnie pionowo, a przewód rozdzielczy zasila odgałęzienia.

Pełne wyjaśnienie:

W instalacji wodociągowej poszczególne przewody na schemacie rozróżnia się przede wszystkim po funkcji i relacji do przewodu głównego. Odpowiedź "odgałęzienie" oznacza część instalacji, która odchodzi od przewodu głównego (np. przewodu rozdzielczego lub pionu) i prowadzi wodę do wybranego odcinka instalacji albo bezpośrednio do przyboru/punktu czerpalnego. Na rysunkach najczęściej odpowiada temu odcinek wychodzący z trasy głównej, zwykle przez trójnik lub rozgałęzienie.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Przyłącze" to odcinek łączący obiekt (instalację wewnętrzną) z zewnętrzną siecią wodociągową. Jest elementem "doprowadzenia" wody do budynku, a nie typową odnogą wewnątrz instalacji rozprowadzającej wodę po obiekcie.
  • "Pion" to przewód prowadzony zasadniczo w kierunku pionowym (między kondygnacjami), który zasila rozprowadzenie na piętrach. Na schemacie rozpoznaje się go po roli i przebiegu: łączy kondygnacje i jest "kręgosłupem" instalacji.
  • "Przewód rozdzielczy" to przewód, którego zadaniem jest rozprowadzenie wody do wielu odejść. Jest częścią główną układu na danej kondygnacji lub w strefie i zwykle "karmi" odgałęzienia. Jeśli oznaczenie dotyczy pojedynczej odnogi, właściwszym terminem jest właśnie odgałęzienie.

Wskazówka egzaminacyjna: gdy na schemacie widzisz główną trasę przewodu i krótszy odcinek wychodzący z niej do konkretnego kierunku/odbioru, najczęściej testowanym pojęciem jest odgałęzienie. Natomiast element łączący budynek z siecią zewnętrzną to przyłącze, a przewód łączący kondygnacje to pion.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odgałęzienie w instalacji wodociągowej?
Odgałęzienie to odcinek przewodu, który odchodzi od przewodu głównego (np. pionu lub przewodu rozdzielczego) i prowadzi wodę do wybranego fragmentu instalacji albo do punktu poboru. Na schemacie zwykle jest rysowane jako "odnoga" wychodząca z głównej trasy.
Jaka jest różnica między przyłączem a odgałęzieniem?
Przyłącze łączy budynek z zewnętrzną siecią wodociągową (doprowadza wodę do obiektu). Odgałęzienie jest częścią rozprowadzenia wody wewnątrz instalacji i odchodzi od przewodu głównego do konkretnego odbioru lub strefy.
Co oznacza pion na schemacie instalacji wodociągowej?
Pion to przewód prowadzony zasadniczo w kierunku pionowym, łączący kondygnacje. Zwykle zasila rozprowadzenie na piętrach. Na schemacie rozpoznasz go po tym, że jest "główną osią" doprowadzenia wody na wyższe poziomy budynku.
Co to jest przewód rozdzielczy w instalacji wodociągowej?
Przewód rozdzielczy to przewód, którego zadaniem jest rozdzielanie wody do wielu odejść. W praktyce zasila kilka odgałęzień i stanowi część główną rozprowadzenia na danej kondygnacji lub w strefie budynku.
Jak rozpoznać odgałęzienie na schemacie instalacji?
Szukaj odcinka, który wychodzi z przewodu głównego (często przez trójnik) i biegnie do pojedynczego kierunku/odbioru. Jeśli element nie jest główną trasą zasilającą wiele punktów, tylko "odnogą", najczęściej będzie to właśnie odgałęzienie.
Dlaczego na rysunkach instalacji łatwo pomylić pion z odgałęzieniem?
Bo oba elementy mogą wyglądać jak proste odcinki przewodów. Różnica jest funkcjonalna: pion łączy kondygnacje i jest częścią główną układu, a odgałęzienie odchodzi od przewodu głównego do wybranego fragmentu instalacji. Warto analizować, co zasila dany przewód.
Czy odgałęzienie zawsze jest krótsze od przewodu rozdzielczego?
Nie zawsze, ale często tak bywa na schematach uproszczonych. Długość nie jest kryterium definicji. Liczy się rola w układzie: przewód rozdzielczy zasila wiele odejść, a odgałęzienie prowadzi do konkretnego odbioru/strefy.
Jakie są typowe błędy na egzaminie przy pytaniach o schematy instalacji?
Najczęściej myli się pojęcia, bo są podobne: przyłącze vs odgałęzienie oraz pion vs przewód rozdzielczy. Drugi błąd to zgadywanie "po wyglądzie" bez analizy funkcji. Pomaga szybkie porównanie: sieć–budynek (przyłącze), kondygnacje (pion), rozdział na wiele punktów (rozdzielczy), pojedyncza odnoga (odgałęzienie).
Gdzie w praktyce budowlanej przydaje się czytanie schematów wodociągowych?
Na budowie pozwala to uniknąć kolizji między konstrukcją a instalacjami: planujesz przepusty w żelbecie, miejsca przejść przez ściany i stropy oraz koordynujesz zbrojenie z trasami przewodów. To ogranicza ryzyko kucia, przeróbek i osłabienia elementów konstrukcyjnych.
Jak przygotować się do rozpoznawania elementów instalacji na schematach?
Ćwicz na wielu przykładach schematów: najpierw rozpoznawaj "kręgosłup" instalacji (przyłącze, pion, rozdział), a potem elementy wtórne (odgałęzienia). Dobrą metodą jest opisywanie funkcji każdego odcinka jednym zdaniem: "skąd dokąd prowadzi i co zasila". To porządkuje terminologię.
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Odgałęzienie to fragment przewodu odchodzący od przewodu głównego (np. rozdzielczego lub pionu) i prowadzący do części instalacji albo punktu poboru."
