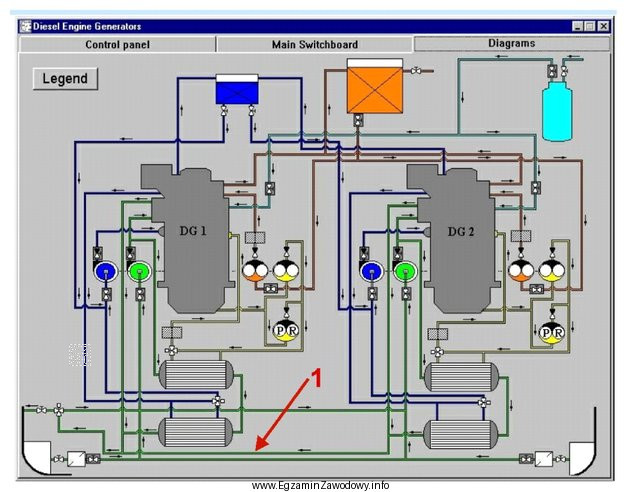

W instalacjach zespołów prądotwórczych w siłowni statkowej spotyka się kilka różnych mediów: wodę (w różnych obiegach), paliwo oraz oleje. Prawidłowe rozpoznanie, czym "płynie" dany rurociąg na schemacie, opiera się na funkcji układu i elementach wpiętych w linię (np. pompa, filtr, wymiennik ciepła, zawór denny).
Odpowiedź "woda zaburtowa" jest właściwa, ponieważ woda pobierana z otoczenia statku jest powszechnie wykorzystywana jako medium chłodzące w otwartym obiegu. Jej zadaniem jest odprowadzenie ciepła z urządzeń (często pośrednio – przez wymiennik ciepła, w którym chłodzi zamknięty obieg wody słodkiej). Na schematach obieg ten zwykle prowadzi od poboru z kadłuba (zawór denny), przez filtr/skrzynek i pompę, do odbiorników ciepła i dalej do zrzutu za burtę.
Odpowiedź "woda destylowana" jest typowym rozpraszaczem, bo w praktyce w chłodzeniu używa się wody słodkiej w obiegu zamkniętym, ale na schematach jest to zwykle inna część układu niż rurociąg wody zaburtowej. Destylowana/wysoko uzdatniona woda pojawia się jako czynnik w obiegu zamkniętym (np. płaszczowym) lub w instalacjach pomocniczych, a nie jako medium pobierane i wyrzucane za burtę.
Odpowiedź "olej napędowy" dotyczy instalacji paliwowej: zbiorników, filtrów paliwa, pomp zasilających i przewodów do wtrysku/układu zasilania silnika. Nawet jeśli paliwo "krąży" w układzie, jego schemat i armatura są inne niż dla chłodzenia wodą.
Odpowiedź "olej smarowy" odnosi się do układu smarowania, w którym występują pompy oleju, filtry oleju oraz (często) chłodnica oleju. To nadal inny układ funkcjonalny niż rurociąg wody zaburtowej; mylenie ich wynika zwykle z tego, że oba układy mogą mieć wymienniki i filtry, ale pracują z innymi mediami i w innym celu.
Wskazówka egzaminacyjna: analizuj schemat przez pryzmat funkcji. Jeśli linia jest powiązana z poborem/zrzutem "na zewnątrz" i służy do odbioru ciepła, najczęściej chodzi o wodę zaburtową; jeśli krąży tylko wewnątrz układu, częściej jest to obieg wody słodkiej (zamknięty).
