KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2012



PYTANIE NR 21.

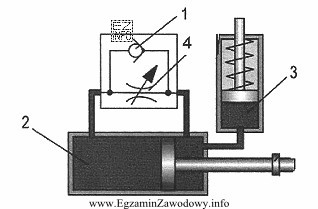

Na schemacie pneumatycznego układu napędowego zawór dławiący jest oznaczony liczbą
Ilustracja przedstawia schemat pneumatycznego układu napędowego, który jest prawdopodobnie częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór dławiący rozpoznaje się na schemacie po symbolu elementu regulującego przepływ (dławienie), stosowanego do zmiany prędkości ruchu odbiornika, np. siłownika. Na załączonym schemacie element o tym symbolu ma przypisaną liczbę 4, więc taka jest poprawna odpowiedź.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność czytania schematu pneumatycznego i rozpoznawania elementów po symbolach. Zawór dławiący (dławik) jest elementem, którego zadaniem jest ograniczanie/ustawianie natężenia przepływu sprężonego powietrza. W praktyce wykorzystuje się go najczęściej do regulacji prędkości wysuwu lub powrotu siłownika, ponieważ zmiana przepływu zmienia szybkość napełniania/odpowietrzania komory siłownika.

W tego typu pytaniach kluczowe są dwa kroki:

  • Najpierw identyfikacja symbolu właściwego elementu (tu: dławienia przepływu), a dopiero potem
  • odczyt numeru przypisanego do tego symbolu na rysunku.

Poprawna odpowiedź to 4, bo na schemacie właśnie tym numerem oznaczono element będący zaworem dławiącym.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 1 – wskazuje inny element układu niż dławik; typowy błąd to odczyt numeru z sąsiedniego symbolu.
  • 2 – również nie odpowiada symbolowi dławienia; często wynika to z mylenia elementów o podobnym wyglądzie graficznym.
  • 3 – nie jest numerem przypisanym do symbolu zaworu dławiącego na tym schemacie; bywa skutkiem zbyt szybkiego "skanowania" rysunku.

Wskazówka egzaminacyjna: jeśli na schemacie jest kilka elementów regulacyjnych, zawsze szukaj konkretnego symbolu, a nie "typowego miejsca" montażu. To zmniejsza ryzyko pomyłki przy gęstej numeracji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór dławiący w pneumatyce?
Zawór dławiący (dławik) to element regulacyjny, który ogranicza przepływ sprężonego powietrza. Dzięki temu można kontrolować prędkość pracy odbiornika, najczęściej siłownika. Nie służy do zmiany kierunku przepływu, tylko do jego "zdławienia" (ustawienia natężenia).
Jak rozpoznać na schemacie pneumatycznym symbol zaworu dławiącego?
Rozpoznanie polega na znalezieniu symbolu elementu regulującego przepływ (dławienia). Na schematach wg norm symbole są ujednolicone, ale mogą występować warianty (np. dławik stały lub nastawny). Najpierw identyfikuj symbol, dopiero potem odczytuj numer elementu.
Dlaczego dławik wpływa na prędkość ruchu siłownika?
Prędkość siłownika zależy od tego, jak szybko powietrze napływa do komory lub jak szybko jest z niej odprowadzane. Dławik zmniejsza przepływ, więc spowalnia napełnianie albo odpowietrzanie. W efekcie tłok porusza się wolniej i bardziej stabilnie (o ile układ jest poprawnie dobrany).
Jakie są najczęstsze pomyłki przy szukaniu dławika na schemacie?
Najczęściej myli się symbol dławika z innymi elementami (np. zaworem zwrotnym) albo odczytuje się numer sąsiedniego elementu przy gęstej numeracji. Drugi błąd to zgadywanie po miejscu w układzie zamiast sprawdzenia symbolu zgodnego z normą.
Czy zawór dławiący i zawór dławiąco-zwrotny to to samo?
Nie. Zawór dławiący tylko ogranicza przepływ w danym kierunku (zależnie od wykonania). Zawór dławiąco-zwrotny zwykle dławii w jednym kierunku, a w przeciwnym ma swobodny przepływ przez obejście z zaworem zwrotnym. Różnicę widać też w symbolu.
Kiedy w układzie pneumatycznym stosuje się dławienie na wylocie?
Dławienie na wylocie (tzw. dławienie wylotowe) stosuje się często do stabilniejszej regulacji prędkości siłownika, bo ogranicza odpływ powietrza z komory. W praktyce pomaga to utrzymać bardziej równomierny ruch przy zmiennym obciążeniu, o ile układ jest poprawnie zaprojektowany.
Jakie elementy układu pneumatycznego najczęściej są numerowane na schemacie?
Numerowane bywają m.in. zawory rozdzielające, dławiki, zawory zwrotne, siłowniki, źródła zasilania, elementy przygotowania powietrza oraz czujniki. Numer służy do identyfikacji w dokumentacji (np. w wykazie elementów), dlatego w zadaniach egzaminacyjnych często pyta się o numer konkretnego symbolu.
Jak ćwiczyć czytanie schematów pneumatycznych do egzaminu?
Ćwicz w dwóch etapach: (1) rozpoznawanie symboli z norm (zawory, dławiki, siłowniki), (2) szybkie odnajdywanie ich na gotowych schematach i kojarzenie z funkcją w układzie. Dobre są zadania, w których raz wskazujesz element po nazwie, a raz opisujesz funkcję elementu zaznaczonego na rysunku.
Co oznacza numer elementu na schemacie pneumatycznym?
Numer jest oznaczeniem identyfikacyjnym przypisanym do konkretnego elementu na rysunku. Ułatwia odwołanie do listy części, opisu układu lub instrukcji montażu. W pytaniu egzaminacyjnym numer nie wynika "z definicji" elementu, tylko z tego, jak został oznaczony na danym schemacie.
Czy da się odpowiedzieć na takie pytanie bez znajomości symboli pneumatycznych?
Zwykle nie w pełni. Sam numer na rysunku nie mówi, czym jest element. Trzeba rozpoznać symbol zaworu dławiącego, czyli wiedzieć, jak wygląda oznaczenie dławienia na schematach. Dopiero wtedy można poprawnie odczytać przypisaną mu liczbę.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Zawór dławiący rozpoznaje się na schemacie po symbolu elementu regulującego przepływ (dławienie), stosowanego do zmiany prędkości ruchu odbiornika, np. siłownika."

Źródła:

  • PN-EN ISO 1219-1: Symbole graficzne dla układów hydraulicznych i pneumatycznych oraz schematy — Część 1: Symbole graficzne (aktualne wydanie normy)
  • PN-EN ISO 1219-2: Symbole graficzne dla układów hydraulicznych i pneumatycznych oraz schematy — Część 2: Schematy obwodów (aktualne wydanie normy)
  • ISO 5598: Fluid power systems and components — Vocabulary (aktualne wydanie normy)

Materiały:

  • Normy dotyczące symboli na schematach (seria ISO 1219)
  • Słownik/terminologia pneumatyczna (ISO 5598)
  • Karty katalogowe i schematy producentów armatury pneumatycznej (zawory dławiące, dławiąco-zwrotne)
