Nurnik w prasie hydraulicznej to zasadniczy element wykonawczy siłownika: część poruszająca się pod wpływem ciśnienia cieczy roboczej i przekazująca siłę na element roboczy prasy (np. suwak, belkę, narzędzie). W praktyce bywa utożsamiany z tłokiem roboczym, czyli tą częścią, która wykonuje ruch roboczy i odpowiada za wytworzenie nacisku.

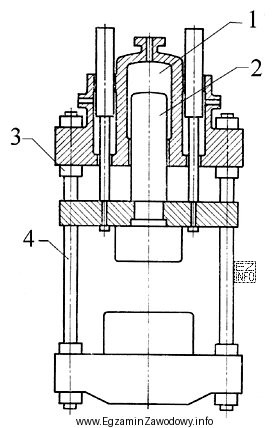

W pytaniu trzeba więc rozpoznać na schemacie prasy hydraulicznej, który element odpowiada nurnikowi. Poprawna jest odpowiedź "2", ponieważ na załączonym schemacie właśnie tym numerem oznaczono nurnik (element wykonujący ruch i generujący nacisk).
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ odnoszą się do innych oznaczeń cyfrowych na schemacie. W typowych schematach prasy inne numery mogą wskazywać m.in. korpus/cylinder siłownika, tłoczysko, przewody, zawory lub elementy sterowania i zasilania. Częstą pułapką jest pomylenie nurnika z tłoczyskiem albo z cylindrem—na rysunku oba te elementy są blisko siebie i tworzą jeden zespół (siłownik), ale pełnią inne funkcje.
Wskazówka egzaminacyjna: szukaj części, która zmienia położenie i bezpośrednio oddziałuje siłą na element prasy. Jeżeli schemat zawiera legendę/oznaczenia, najpierw sprawdź ją, a dopiero potem wybieraj numer.
