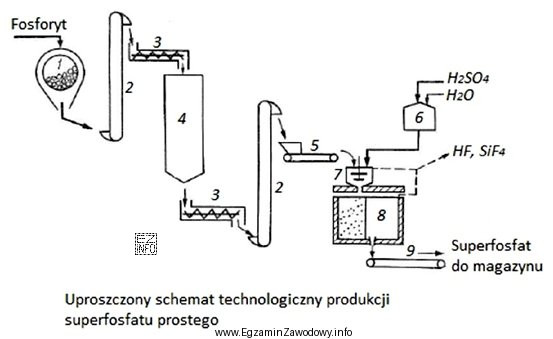

W tego typu zadaniach kluczowa jest umiejętność odczytania schematu technologicznego i rozpoznania, jakie urządzenia kryją się pod numerami na rysunku. Pytanie dotyczy fragmentu linii produkcji superfosfatu prostego i wymaga przypisania czterech numerów (2, 3, 5, 7) do odpowiednich elementów.
Poprawna odpowiedź wskazuje: 2 – podnośniki, 3 – podajniki ślimakowe, 5 – wagę taśmową, 7 – mieszalnik. Ten zestaw jest spójny funkcjonalnie z typowym układem operacji w takich instalacjach: najpierw realizuje się transport/unoszenie materiału (podnośniki), następnie podawanie i dozowanie surowca (podajniki ślimakowe), kontrolę ilościową strumienia (waga taśmowa), a na końcu ujednorodnienie wsadu (mieszalnik).
Dlaczego pozostałe warianty są błędne?
- Wariant 1 zamienia miejscami część urządzeń (np. podnośniki i podajniki ślimakowe) oraz przestawia rolę elementów 5 i 7. Taka "rotacja" często wygląda wiarygodnie, ale nie zgadza się z numeracją i symbolami na schemacie.
- Wariant 2 wprowadza silos do mąki fosforytowej jako element 5. Silos jest typowym obiektem magazynowym, lecz w tym pytaniu numer 5 odpowiada urządzeniu pomiarowo-dozującemu (waga taśmowa), a nie zbiornikowi magazynowemu.
- Wariant 3 proponuje m.in. przenośniki taśmowe, zbiornik dozujący i komorę produkcyjną. To mieszanka pojęć o innym charakterze (transport, aparatura procesowa, przestrzeń/komora), która nie odpowiada temu, co jest oznaczone w numerowanych punktach schematu.
Wskazówka egzaminacyjna: czytaj schemat "po kolei" i sprawdzaj wszystkie numery z pytania. Jeśli dwa warianty różnią się tylko zamianą 2↔3 lub 5↔7, to sygnał, że autor testuje Twoją dokładność w rozpoznawaniu symboli i funkcji urządzeń, a nie pamięć pojedynczego hasła.
