Pompa ciepła w typowym układzie sprężarkowym przenosi energię z dolnego źródła (np. powietrza, gruntu lub wody) do instalacji grzewczej c.o. Kluczowe jest rozróżnienie dwóch wymienników ciepła: tego, w którym ciepło jest pobierane z otoczenia, oraz tego, w którym ciepło jest oddawane do instalacji.
Miejsce, w którym następuje oddanie ciepła do instalacji c.o., to skraplacz (wymiennik po stronie górnego źródła). W skraplaczu gorący czynnik roboczy po sprężeniu ma wysoką temperaturę i ciśnienie, a następnie oddaje energię do wody obiegowej. Podczas oddawania ciepła czynnik zwykle przechodzi przemianę fazową: z pary do cieczy (skraplanie), co wiąże się z przekazaniem znacznej ilości energii w wymienniku.

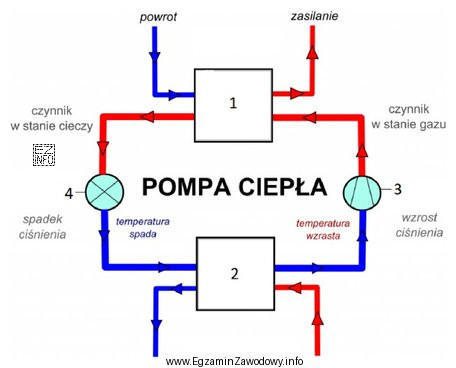

Odpowiedź "1" jest poprawna, bo na schemacie wskazuje element pełniący funkcję skraplacza – ten, który jest hydraulicznie powiązany z instalacją c.o. i odpowiada za przekazywanie do niej energii.
Pozostałe odpowiedzi są niepoprawne, bo odpowiadają elementom o innych rolach w obiegu:
- Element odpowiadający parownikowi służy do pobierania ciepła z dolnego źródła, a nie do zasilania c.o.
- Element odpowiadający sprężarce zwiększa ciśnienie i temperaturę czynnika oraz umożliwia transport energii, ale nie jest głównym miejscem przekazywania ciepła do wody c.o.
- Element odpowiadający zaworowi rozprężnemu (lub dławiącemu) powoduje spadek ciśnienia i temperatury czynnika przed parownikiem; nie służy do oddawania ciepła do instalacji.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy instalacji c.o., szukaj na schemacie wymiennika połączonego z obiegiem grzewczym. To właśnie w tym miejscu pompa ciepła "dostarcza" energię do budynku.
