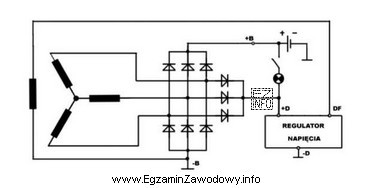

W pojeździe samochodowym źródłem energii elektrycznej podczas pracy silnika jest najczęściej alternator, czyli prądnica trójfazowa z prostownikiem. Kluczową cechą takiego rozwiązania są trzy uzwojenia stojana, w których indukuje się napięcie przemienne przesunięte w fazie. Następnie napięcie to jest prostowane (najczęściej przez mostek diodowy), aby zasilać instalację prądu stałego oraz ładować akumulator.
Dlaczego poprawna jest odpowiedź "w prądnicy trójfazowej"? Ponieważ schemat połączeń charakterystyczny dla alternatora obejmuje elementy typowe dla wytwarzania i wykorzystania napięcia trójfazowego (trzy toru/uzwojenia), a także część prostowniczą, która zamienia prąd przemienny na stały. W praktyce właśnie taki układ spotyka się w samochodach osobowych i ciężarowych jako element układu ładowania.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "w prądnicy jednofazowej" – prądnica jednofazowa ma pojedynczy obwód wytwarzania napięcia przemiennego (jedną "fazę"), więc topologia połączeń jest prostsza i nie odpowiada układowi trójfazowemu.
- "układu zasilania wentylatora" – zasilanie wentylatora (np. chłodnicy) to obwód odbiornika z zabezpieczeniem i elementem wykonawczym (przekaźnik/moduł), a nie układ wytwarzania i prostowania energii.
- "układu zasilania rozrusznika" – rozrusznik jest zasilany dużym prądem z akumulatora przez stycznik/elektrowłącznik; schemat takiego obwodu nie przypomina układu uzwojeń i prostownika typowego dla alternatora.
Wskazówka egzaminacyjna: przy rozpoznawaniu schematów szukaj elementów świadczących o wytwarzaniu energii (uzwojenia, połączenia faz) oraz o jej przekształcaniu (diody/prostownik, regulator). To zwykle odróżnia alternator od obwodów odbiorników (wentylator) i od rozruchu (rozrusznik).
