KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2016 (test 2)



PYTANIE NR 19.

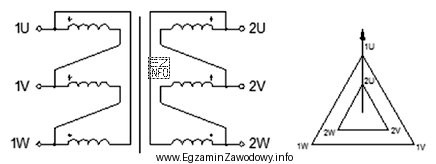

Na schemacie przedstawiono połączenie transformatora 3-fazowego, dwuuzwojeniowego w układzie
Na schemacie przedstawiono połączenie transformatora 3-fazowego, dwuuzwojeniowego w ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia transformator 3-fazowy, dwuuzwojeniowy, w którym uzwojenie pierwotne jest połączone w trójkąt (D), a uzwojenie wtórne w gwiazdę (Y). Przesunięcie fazowe między uzwojeniami wynosi 0 stopni, co oznacza, że oznaczenie fazowe to "0". Dlatego poprawną odpowiedzią jest "Dy0".
