KWALIFIKACJA CHM4 - CZERWIEC 2022

PYTANIE NR 25.

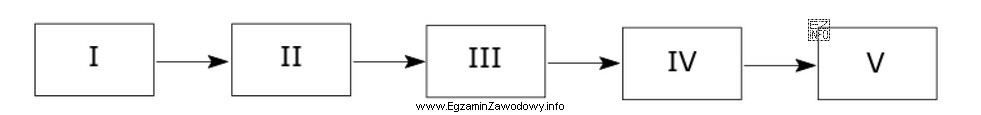

Na schemacie przedstawiono układ blokowy spektrofotometru UV-VIS. Przyporządkuj cyfrom rzymskim nazwy kolejnych elementów urządzenia.
Ilustracja przedstawia schemat blokowy spektrofotometru UV-VIS, który jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W typowym spektrofotometrze UV-VIS promieniowanie powstaje w źródle, następnie monochromator wybiera długość fali. Wiązka przechodzi przez kuwetę z próbką, a detektor zamienia sygnał optyczny na elektryczny, który jest następnie rejestrowany.

Pełne wyjaśnienie:

Spektrofotometr UV-VIS mierzy, jak próbka pochłania promieniowanie w zakresie UV i światła widzialnego. Aby taki pomiar był możliwy, aparat musi prowadzić energię promieniowania przez kolejne, funkcjonalnie powiązane bloki.

Prawidłowa kolejność elementów odpowiada naturalnemu "torowi" sygnału:

  • Źródło promieniowania – wytwarza promieniowanie (ciągłe) potrzebne do analizy. Bez stabilnego źródła nie ma wiązki wejściowej.
  • Monochromator – selekcjonuje wąski zakres długości fali. Dzięki temu badamy pochłanianie dla zadanej λ, a nie mieszaniny wielu barw naraz.
  • Kuweta – miejsce, w którym znajduje się próbka; tu zachodzi absorpcja. W praktyce błędy czystości kuwet lub nieprawidłowy dobór materiału kuwety mogą silnie zafałszować wynik.
  • Detektor – odbiera promieniowanie po przejściu przez próbkę i przetwarza je na sygnał elektryczny proporcjonalny do natężenia.
  • Rejestrator – zapisuje/wyświetla sygnał (np. jako widmo lub wartość absorbancji). To końcowy etap przetwarzania informacji pomiarowej.

Dlaczego pozostałe odpowiedzi są błędne? Najczęściej przestawiają detektor z kuwetą albo mieszają funkcję rejestracji z elementami toru optycznego. Detektor nie może być przed kuwetą, bo musi "zobaczyć" wiązkę po oddziaływaniu z próbką. Z kolei rejestrator nie zastępuje monochromatora i nie znajduje się w torze promieniowania – pracuje na sygnale elektrycznym z detektora.

Wskazówka egzaminacyjna: najpierw ułóż w głowie drogę fotonów (źródło → selekcja λ → próbka → detekcja), a dopiero potem dodaj etap zapisu wyniku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Spektrofotometr UV-VIS to przyrząd do pomiaru pochłaniania promieniowania UV i widzialnego przez próbkę. Na podstawie zmian natężenia wiązki po przejściu przez próbkę wyznacza się np. stężenie substancji, przebieg reakcji lub charakterystykę widma.
Typowy przebieg jest stały: źródło wytwarza promieniowanie, monochromator wybiera długość fali, wiązka przechodzi przez kuwetę z próbką, następnie detektor zamienia sygnał optyczny na elektryczny, a układ rejestruje wynik.
Monochromator musi najpierw wybrać konkretną długość fali, aby próbka była oświetlana znanym, wąskim zakresem promieniowania. Gdyby do kuwety docierało promieniowanie wielobarwne, wynik byłby mieszaniną efektów dla różnych λ i interpretacja absorbancji byłaby niejednoznaczna.
Kuweta to naczynko o znanej drodze optycznej, w którym znajduje się próbka. Typowe błędy to zabrudzenie ścianek, pęcherzyki powietrza, zarysowania oraz zły dobór materiału kuwety do zakresu UV/Vis. Każdy z nich zmienia transmitancję i zafałszowuje wynik.
Detektor odbiera promieniowanie po przejściu przez próbkę i przetwarza je na sygnał elektryczny proporcjonalny do natężenia. To kluczowy etap, bo dalsza elektronika nie "widzi" światła, tylko sygnał z detektora. Uszkodzenie detektora daje niestabilne lub zerowe wskazania.
Rejestrator należy do toru elektronicznego: pracuje na sygnale z detektora i odpowiada za zapis/wyświetlenie wyniku (np. absorbancji lub widma). Nie prowadzi promieniowania i nie może zastępować elementów optycznych, takich jak monochromator czy kuweta.
Detektor znajduje się na końcu toru promieniowania i jest miejscem zamiany światła na sygnał elektryczny. Rejestrator jest zwykle dalej "za detektorem" i opisuje etap zapisu/wyświetlania danych. Pomaga reguła: fotony kończą się na detektorze, a dalej biegnie już sygnał elektryczny.
Najczęściej myli się kolejność kuweta–detektor (błędne ustawienie detektora przed próbką) oraz miesza funkcje rejestratora z elementami optycznymi. Pomaga narysowanie strzałki drogi wiązki: źródło → selekcja λ → próbka → pomiar → zapis.
Źródło jest początkiem toru, bo musi dostarczyć promieniowanie o odpowiednim natężeniu i stabilności. Pozostałe elementy jedynie modyfikują, przepuszczają lub mierzą wiązkę. Jeśli źródło jest niestabilne, wahania natężenia przenoszą się na wynik jako szum lub dryft.
Ucz się funkcjami, nie samą kolejnością: (1) skąd jest światło, (2) kto wybiera długość fali, (3) gdzie jest próbka, (4) kto mierzy natężenie, (5) gdzie jest zapis wyniku. Potem przećwicz 2–3 schematy z podręcznika lub instrukcji aparatu.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "W typowym spektrofotometrze UV-VIS promieniowanie powstaje w źródle, następnie monochromator wybiera długość fali."

Źródła:

  • Skoog, Holler, Crouch, "Principles of Instrumental Analysis", rozdział dotyczący spektrofotometrii UV-Vis (schemat blokowy i opis funkcji elementów)
  • Harris, "Quantitative Chemical Analysis", część o metodach spektrofotometrycznych UV-Vis (tor optyczny i detekcja)

Materiały:

  • Podręczniki z analizy instrumentalnej (rozdziały o spektrofotometrii UV-VIS)
  • Instrukcje obsługi (DTR) spektrofotometrów UV-VIS używanych w szkołach i zakładach
  • Notatki/rysunki: schemat blokowy jednowiązkowego spektrofotometru i opis funkcji bloków
