KWALIFIKACJA ELM3 - CZERWIEC 2015



PYTANIE NR 26.

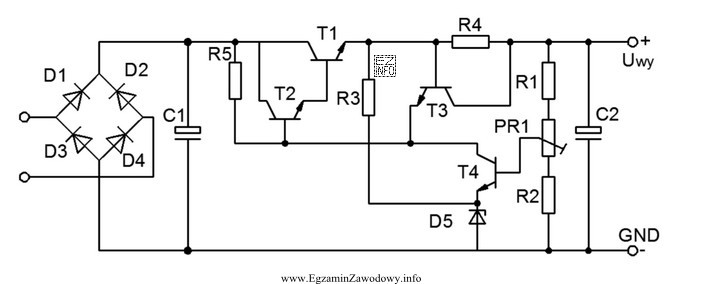

Na schemacie przedstawionym na rysunku element opisany D5 jest diodą
Na schemacie przedstawionym na rysunku element opisany D5 jest diodą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element D5 na schemacie jest oznaczony symbolem diody, która ma linię równoległą do strzałki, co wskazuje na diodę Zenera. Dioda Zenera jest używana do stabilizacji napięcia, ponieważ może przewodzić w kierunku zaporowym po przekroczeniu napięcia Zenera, co jest charakterystyczne dla tego typu diody.
