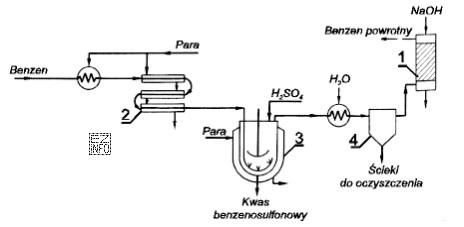

Aparat zbiornikowy w instalacjach chemicznych bywa wyposażany w elementy umożliwiające kontrolę temperatury oraz intensyfikację mieszania i kontaktu faz. Zestaw: płaszcz grzejny, mieszadło i bełkotka oznacza, że medium grzewcze krąży w płaszczu (po zewnętrznej stronie ściany aparatu), mieszadło zapewnia jednorodność składu i temperatury, a bełkotka służy do wprowadzania gazu w postaci pęcherzyków do cieczy.
Dlaczego to ma sens technologicznie? W praktyce eksploatacyjnej operator musi rozumieć, że płaszcz grzejny wskazuje na potrzebę dostarczania ciepła do wsadu, a nie jego odbierania. Mieszadło jest standardowym elementem w aparatach zbiornikowych, gdy wymagane jest równomierne prowadzenie procesu (ograniczenie gradientów temperatury i stężeń). Bełkotka natomiast jest typowa dla układów, w których zachodzi kontakt gaz–ciecz: umożliwia dyspersję gazu i zwiększenie powierzchni międzyfazowej.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym ujęciu?
- "w ogrzewanie wewnętrzne, zraszacz i mieszadło" – ogrzewanie wewnętrzne (np. wężownica) to inny sposób wymiany ciepła niż płaszcz; zraszacz służy zwykle do rozprowadzania cieczy (np. płukania/absorpcji) i nie jest równoważny bełkotce do wprowadzania gazu.
- "w płaszcz chłodzący, mieszadło i bełkotkę" – płaszcz chłodzący oznacza odbiór ciepła, czyli odmienną funkcję w bilansie cieplnym aparatu niż ogrzewanie.
- "w wewnętrzny element chłodzący, mieszadło i bełkotkę" – wewnętrzny element chłodzący (np. chłodnica/wężownica) również wskazuje na chłodzenie, a nie ogrzewanie płaszczowe.
Wskazówka egzaminacyjna: analizuj zawsze rodzaj wymiany ciepła (płaszcz vs element wewnętrzny; grzanie vs chłodzenie) oraz funkcję elementu wprowadzającego medium (bełkotka dla gazu, zraszacz dla cieczy). To najczęstsze miejsca pomyłek.
