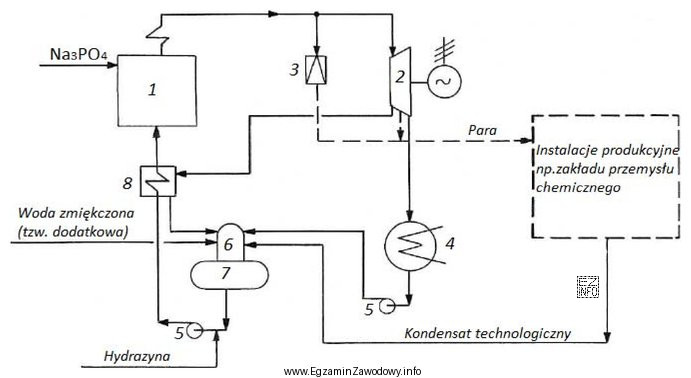

Uproszczony schemat ideowy obiegu wodno-parowego pokazuje podstawową drogę czynnika: od wody, przez wytworzenie pary, jej wykorzystanie, a następnie skroplenie i powrót kondensatu do części zasilania. W takim układzie trzy urządzenia mają role fundamentalne:
- Kocioł parowy – jest źródłem pary. To w nim woda (zasilająca) odbiera ciepło i przechodzi w parę o wymaganych parametrach.
- Skraplacz – odpowiada za przejście pary z powrotem w ciecz (kondensat). Skraplanie zamyka obieg, stabilizuje gospodarkę wodną i umożliwia ponowne wykorzystanie wody w cyklu.
- Pompy – zapewniają wymuszony przepływ oraz wymagane ciśnienie po stronie wody/kondensatu. Bez pomp nie byłoby możliwe skuteczne tłoczenie kondensatu i/lub wody zasilającej do dalszych elementów układu.
Odpowiedź "kocioł parowy, skraplacz, pompy" jest więc spójna z logiką działania obiegu wodno-parowego i z tym, jakie urządzenia muszą się w nim pojawić. Pozostałe propozycje zawierają elementy, które mogą występować w instalacjach parowych, ale nie stanowią tak jednoznacznego, podstawowego zestawu dla wskazanych trzech oznaczeń na typowym schemacie:
- "kocioł parowy, podgrzewacz wody, skraplacz" miesza urządzenie wytwarzające parę z aparatem poprawiającym bilans cieplny (podgrzewaczem) i elementem kondensacji, pomijając rolę pomp w wymuszeniu obiegu.
- "odgazowywacz termiczny, stację redukcyjną, pompy" wskazuje urządzenia pomocnicze (odgazowanie i redukcja ciśnienia), które nie zastępują wprost źródła pary i skraplacza w podstawowym cyklu.
- "zbiornik wody zasilającej kocioł, stację redukcyjną, skraplacz" zawiera zbiornik i redukcję (nie zawsze występujące w tej samej roli na schemacie obiegu), a nadal nie tworzy tak jednoznacznego rdzenia obiegu jak kocioł–skraplacz–pompy.
Na egzaminie warto łączyć nazwy urządzeń z ich funkcją w cyklu: wytworzenie pary (kocioł), skroplenie (skraplacz) i wymuszenie przepływu/ciśnienia (pompy). To podejście działa nawet wtedy, gdy schemat jest uproszczony.
