Warstwa ochronna podtorza jest elementem konstrukcji podtorza stosowanym po to, aby poprawić warunki pracy toru i zabezpieczyć niżej położone warstwy/grunty. W praktyce może pełnić kilka ról jednocześnie, zależnie od przyjętego rozwiązania konstrukcyjnego i warunków gruntowo-wodnych.
Najczęstsze funkcje warstwy ochronnej podtorza:
- ochronna i wzmacniająca – ogranicza powstawanie odkształceń w podtorzu oraz przenosi obciążenia w sposób korzystniejszy dla podłoża,
- separacyjna – przeciwdziała mieszaniu się materiałów (np. kruszywa z gruntem rodzimym),
- filtracyjna – ogranicza migrację drobnych cząstek i zamulanie wyżej położonych warstw,
- mrozoochronna (w wielu rozwiązaniach) – zmniejsza ryzyko niekorzystnych zjawisk związanych z przemarzaniem i wysadzinami.

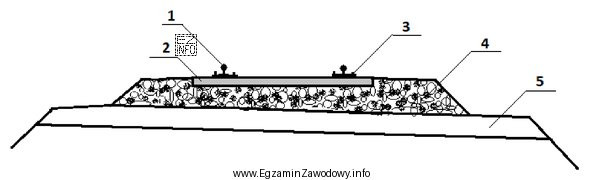

W zadaniu weryfikowana jest umiejętność identyfikacji warstwy po nazwie na schemacie przekroju poprzecznego nawierzchni kolejowej. Poprawna odpowiedź to "5", ponieważ na załączonym przekroju numer 5 wskazuje warstwę opisaną jako warstwa ochronna podtorza.
Pozostałe odpowiedzi są niepoprawne, ponieważ odnoszą się do innych, odrębnych elementów/warstw przekroju oznaczonych innymi cyframi. Typowy błąd polega na wskazaniu numeru warstwy sąsiedniej (np. przez nieuważne śledzenie granic warstw na rysunku) albo na pomyleniu pojęć: "podtorze" jako całość bywa mylone z konkretną "warstwą ochronną podtorza".
Wskazówka egzaminacyjna: przy pytaniach rysunkowych najpierw odczytaj nazwę warstwy z pytania, potem na rysunku znajdź warstwę o tej funkcji (ochrona/separacja/filtracja), a dopiero na końcu przypisz jej numer. To zmniejsza ryzyko przesunięcia o jedną warstwę.
