W centralach wentylacyjno-klimatyzacyjnych odzysk ciepła służy do zmniejszenia kosztów energii: ciepło (lub chłód) ze strumienia powietrza usuwanego z budynku jest przekazywane do strumienia powietrza świeżego. Elementem realizującym tę funkcję jest zwykle wymiennik odzysku ciepła (rekuperator), np. płytowy lub obrotowy.
Na schematach/rysunkach centrali element odzysku ciepła rozpoznaje się po tym, że jest "wspólnym" podzespołem dla dwóch torów przepływu: nawiewu i wywiewu. W praktyce oznacza to, że jest umieszczony w miejscu, gdzie oba strumienie są prowadzone równolegle przez jeden moduł, a jego symbol/kształt sugeruje wymianę energii między kanałami.
Dlaczego poprawna jest odpowiedź: 2?

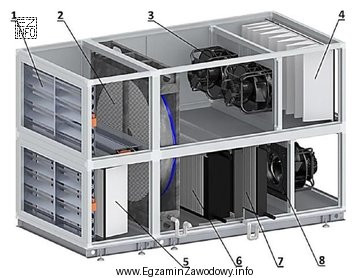

Na załączonym rysunku numer 2 odnosi się do elementu spełniającego funkcję wymiennika odzysku ciepła, czyli komponentu odpowiedzialnego za transfer energii pomiędzy powietrzem wywiewanym i nawiewanym.
Dlaczego pozostałe odpowiedzi są błędne?
- 1 – oznacza inny element centrali, który nie realizuje przekazywania energii między dwoma strumieniami powietrza.
- 6 – wskazuje podzespół o innej funkcji (typowo: transport/uzdatnianie powietrza w jednym torze), a nie moduł łączący nawiew i wywiew energetycznie.
- 7 – odpowiada elementowi niebędącemu wymiennikiem odzysku; nie spełnia kryterium równoczesnej współpracy z oboma strumieniami powietrza.
Wskazówka egzaminacyjna: gdy pytanie dotyczy odzysku ciepła, szukaj na schemacie miejsca, w którym nawiew i wywiew "spotykają się" w jednym module. Filtry, nagrzewnice/chłodnice i wentylatory zwykle pracują w jednym torze, natomiast rekuperator wiąże oba tory energetycznie.
