KWALIFIKACJA ROL2 - CZERWIEC 2017



PYTANIE NR 8.

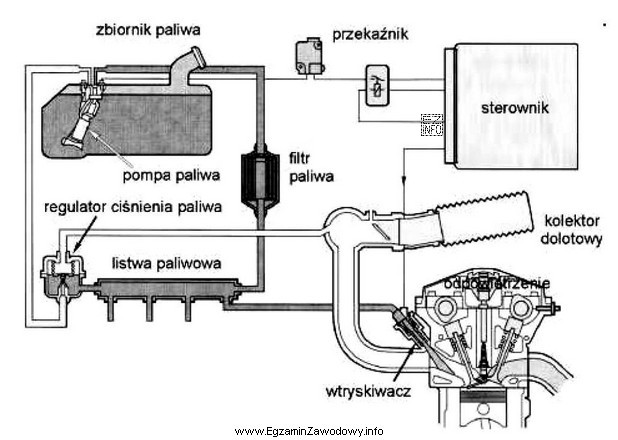

Na zamieszczonym rysunku pokazano układ zasilania silnika
Ilustracja przedstawia schemat układu zasilania silnika benzynowego z wtryskiem paliwa, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ zasilania silnika benzynowego z wtryskiem rozpoznaje się po obecności elementów dozujących paliwo wtryskiwaczami (zwykle listwa paliwowa, pompa, filtr oraz sterowanie). Gaźnik ma charakterystyczną komorę pływakową i dysze, a układy wysokoprężne różnią się sposobem wtrysku i typowymi elementami osprzętu.

Pełne wyjaśnienie:

Układ zasilania silnika benzynowego z wtryskiem paliwa charakteryzuje się tym, że paliwo jest dozowane do silnika przez wtryskiwacze, a nie przez gaźnik. W typowych rozwiązaniach spotyka się elementy takie jak: pompa paliwa (często elektryczna), filtr paliwa, przewody o podwyższonym ciśnieniu, listwa/rozdzielacz paliwa oraz wtryskiwacze sterowane układem elektronicznym.

Odpowiedź "benzynowego z wtryskiem paliwa" jest właściwa, ponieważ taki zestaw elementów odróżnia wtrysk benzyny od innych sposobów zasilania:

  • "benzynowego gaźnikowego" jest nieprawidłowe, gdy na schemacie nie widać typowych cech gaźnika (np. komory pływakowej, dysz, gardzieli gaźnika). Gaźnik miesza paliwo z powietrzem mechanicznie, bez osobnych wtryskiwaczy.
  • "wysokoprężnego z wtryskiem pośrednim" dotyczy silnika Diesla (ZS), gdzie zapłon następuje samoczynnie od sprężania, a wtrysk i osprzęt paliwowy mają inną konstrukcję. Wtrysk pośredni oznacza podanie paliwa do komory wstępnej lub wirowej, co zwykle wiąże się z inną budową głowicy i układu wtryskowego.
  • "wysokoprężnego z wtryskiem bezpośrednim" także dotyczy Diesla, gdzie paliwo trafia bezpośrednio do komory spalania w tłoku. Cechą rozstrzygającą jest tu przede wszystkim fakt, że to inny typ silnika (ZS), a sam układ wtrysku jest zaprojektowany pod bardzo wysokie ciśnienia i inną charakterystykę pracy.

W praktyce egzaminacyjnej warto zapamiętać: wtrysk benzyny = wtryskiwacze i sterowanie dawką; gaźnik = element mieszający mechanicznie; Diesel = inna zasada zapłonu i inna "filozofia" wtrysku. Przy analizie rysunku szukaj elementu, który jednoznacznie wskazuje sposób dozowania paliwa (wtryskiwacz/gaźnik) i dopiero potem wybieraj typ silnika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na schemacie układ wtrysku benzyny?
Najczęściej po obecności wtryskiwaczy oraz elementów zasilania pod ciśnieniem (pompa, filtr, przewody, często listwa paliwowa). Wtrysk oznacza, że paliwo jest dawkowane wtryskiwaczem, a nie zasysane przez gaźnik z komory pływakowej.
Co odróżnia układ gaźnikowy od wtryskowego w silniku benzynowym?
Gaźnik miesza paliwo z powietrzem mechanicznie (gardziel, dysze, komora pływakowa). Układ wtryskowy podaje paliwo przez wtryskiwacze i zwykle wymaga pompy wytwarzającej ciśnienie. Na rysunkach gaźnik bywa jednym "korpusem", a wtrysk ma osobne wtryskiwacze.
Dlaczego silnika wysokoprężnego nie rozpoznaje się tylko po wtrysku?
Bo wtrysk występuje zarówno w benzynie, jak i w Dieslu. O typie silnika decyduje też zasada zapłonu i osprzęt. W Dieslu układ paliwowy jest zwykle projektowany pod inne ciśnienia i konstrukcję wtryskiwaczy, a rozróżnienie "pośredni/bezpośredni" dotyczy miejsca spalania.
Jakie elementy są typowe dla układu wtrysku paliwa w maszynach rolniczych?
W praktyce spotyka się pompę paliwa, filtr, przewody, element rozdziału paliwa oraz wtryskiwacze. W zależności od konstrukcji może występować dodatkowe sterowanie elektroniczne dawką. Rozpoznanie tych elementów ułatwia dobór części i procedur serwisowych.
Co oznacza wtrysk pośredni w silniku wysokoprężnym?
Wtrysk pośredni oznacza, że paliwo jest wtryskiwane do komory wstępnej (np. wirowej), a dopiero potem płomień i mieszanka przenoszą się do głównej komory spalania. To rozwiązanie różni się od wtrysku bezpośredniego i ma inną budowę głowicy oraz przebieg spalania.
Co oznacza wtrysk bezpośredni w silniku wysokoprężnym?
Wtrysk bezpośredni polega na podaniu paliwa prosto do głównej komory spalania (zwykle w denku tłoka). W praktyce kojarzy się z wyższą sprawnością i inną konstrukcją układu wtryskowego. Na egzaminie ważne jest odróżnienie tego od wtrysku pośredniego.
Czy na egzaminie trzeba znać różnice między wtryskiem benzyny a Diesla?
Tak, bo pytania często sprawdzają rozpoznanie układu zasilania na rysunku. Wtrysk benzyny i wtrysk Diesla mogą wyglądać podobnie "ogólnie", ale różnią się funkcją, typowymi parametrami pracy i elementami. Warto ćwiczyć na schematach z instrukcji serwisowych.
Jakie są najczęstsze błędy przy rozpoznawaniu układu zasilania na rysunku?
Najczęściej: mylenie gaźnika z korpusem przepustnicy, uznawanie każdego wtrysku za Diesla oraz skupianie się na jednym detalu zamiast na układzie jako całości. Pomaga metoda: najpierw znajdź element dozujący paliwo (gaźnik/wtryskiwacz), potem określ typ silnika.
Jak uczyć się rozpoznawania układów paliwowych do ROL.2?
Najskuteczniej działa porównywanie schematów: gaźnik, wtrysk benzyny, Diesel pośredni i Diesel bezpośredni. Rób listę elementów charakterystycznych i ćwicz wskazywanie ich na rysunkach. Dobre są także instrukcje obsługi i katalogi części maszyn rolniczych.
Kiedy w praktyce rolniczej spotyka się silniki benzynowe z wtryskiem?
Często w mniejszych maszynach i urządzeniach (np. niektóre pojazdy pomocnicze, sprzęt ogrodniczy), a także w nowszych konstrukcjach, gdzie wymagana jest lepsza kontrola dawki paliwa. Znajomość układu wtryskowego ułatwia diagnozę problemów z rozruchem i pracą pod obciążeniem.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że układ zasilania silnika benzynowego z wtryskiem rozpoznaje się po obecności elementów dozujących paliwo wtryskiwaczami (zwykle listwa paliwowa, pompa, filtr oraz sterowanie).

Źródła:

  • Robert Bosch GmbH, "Bosch Automotive Handbook" (podręcznik), dział: Fuel injection / układy wtryskowe (wydania różne) – opis cech układów wtrysku benzyny i Diesla
  • John B. Heywood, "Internal Combustion Engine Fundamentals", rozdziały dotyczące układów zasilania i wtrysku paliwa – porównanie ZI/ZS oraz metod wtrysku

Materiały:

  • Podręczniki/zeszyty ćwiczeń z zakresu budowy pojazdów i maszyn rolniczych (dział: silniki spalinowe i układy zasilania)
  • Instrukcje serwisowe (DTR) silników/ciągników – rozdziały o układzie paliwowym
  • Tablice porównawcze elementów: gaźnik vs wtrysk benzyny vs wtrysk Diesla
