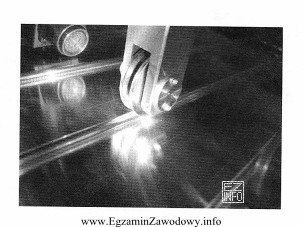

W tym zadaniu należy rozpoznać metodę łączenia na podstawie cech widocznych na fotografii złącza. Zgrzewanie liniowe (zgrzewanie rolkowe) jest odmianą zgrzewania oporowego, w której nacisk i prąd realizują elektrody w postaci rolek. W efekcie zamiast pojedynczych, odseparowanych punktów otrzymuje się ciągły zgrzew wzdłuż linii łączenia.
Dlaczego poprawna jest odpowiedź: zgrzewanie liniowe?
Typowe cechy zgrzewania liniowego to: ciągły przebieg śladu łączenia, wrażenie "przetoczenia" wzdłuż krawędzi oraz brak pojedynczych, wyraźnie odseparowanych zgrzein. Taki efekt jest charakterystyczny dla pracy rolki/rolek, które wykonują zgrzew w sposób ciągły.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Spawanie gazowe – w spawaniu powstaje spoina ze stopionego metalu (często widoczna jako wałeczek spoiny). Zazwyczaj widać charakterystyczny nadlew i inny układ lica niż w zgrzewaniu oporowym.
- Spawanie elektryczne – to również proces spawania ze stopieniem materiału (np. łukowy). Ślad połączenia ma postać spoiny, a nie odcisku od elektrod; mogą być widoczne nierówności, łuski spoiny lub ślady po łuku.
- Zgrzewanie punktowe – daje złącze w postaci pojedynczych punktów (zgrzein) w odstępach. Na powierzchni często widać okrągłe odciski elektrod w miejscach punktów, a nie ciągłą linię.
Wskazówka egzaminacyjna: gdy w odpowiedziach są zarówno "spawanie", jak i "zgrzewanie", najpierw zdecyduj, czy na złączu widzisz spoinę (stopienie) czy raczej ślad nacisku elektrod (zgrzew). Dopiero potem rozróżnij punktowe (oddzielne miejsca) od liniowego (ciągły przebieg).
