W praktyce instalacyjnej największy prąd, jaki obwód może pobierać długotrwale, jest ograniczony przez aparat zabezpieczający dobrany dla tego obwodu (np. wyłącznik nadprądowy lub wkładkę topikową). Na schemacie rozdzielnicy każdy obwód końcowy powinien mieć przypisane zabezpieczenie, a jego prąd znamionowy stanowi granicę bezpiecznej, długotrwałej pracy w normalnych warunkach.

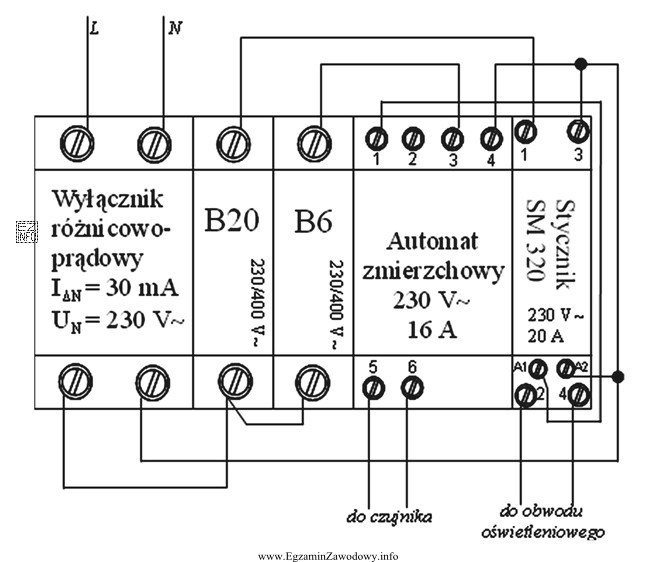

Odpowiedź "20 A" jest właściwa, ponieważ odpowiada wartości prądu znamionowego zabezpieczenia przypisanego do obwodu oświetleniowego w pokazanym schemacie. Właśnie ta wartość determinuje, jaki prąd może płynąć przez obwód w sposób ciągły bez zadziałania zabezpieczenia z powodu przeciążenia (pomijając krótkotrwałe odchylenia).
- "16 A" bywa często spotykane w obwodach końcowych, dlatego łatwo je wybrać z przyzwyczajenia. Jeżeli jednak na schemacie obwód oświetleniowy ma inne zabezpieczenie, ta odpowiedź staje się błędna.
- "6 A" jest wartością zbyt małą w wielu typowych zastosowaniach i może kojarzyć się z innymi obwodami lub aparaturą sterowniczą; wybór wynika zwykle z mylenia gałęzi schematu albo nieprawidłowego odczytu oznaczeń.
- "26 A" nie jest typową wartością prądu znamionowego standardowych zabezpieczeń w rozdzielnicach i często jest wybierane przez osoby, które próbują "zwiększyć zapas" zamiast trzymać się wartości wynikającej z aparatu na schemacie.
Wskazówka egzaminacyjna: najpierw jednoznacznie zidentyfikuj na schemacie który aparat chroni obwód oświetleniowy, a dopiero potem odczytaj jego wartość znamionową. Nie kieruj się "najbardziej popularną" liczbą, tylko przypisaniem obwodu.
