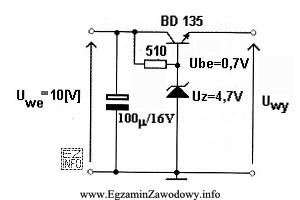

W układach stabilizacji z diodą Zenera dioda zwykle tworzy napięcie odniesienia, a tranzystor (np. BD135) pracuje jako element szeregowy dostarczający prąd do obciążenia. Rezystor doprowadza prąd polaryzacji do gałęzi odniesienia, a kondensator filtruje tętnienia i zakłócenia.
Jeżeli przy napięciu wejściowym 10 V na wyjściu pojawia się 4,7 V, jest to typowy sygnał, że wyjście nie jest już "sterowane" przez poprawnie działający element szeregowy, tylko przyjmuje wartość wynikającą z gałęzi odniesienia/ograniczenia. W takim przypadku podejrzewa się uszkodzenie tranzystora BD135 (np. przerwa w strukturze, utrata wzmocnienia lub inne uszkodzenie uniemożliwiające prawidłowe przekazywanie napięcia i prądu na wyjście).
Dlaczego pozostałe elementy są mniej prawdopodobne w tym objawie:
- "Rezystor 510 Ohm" – jego uszkodzenie często powoduje brak właściwego prądu polaryzacji (co zwykle skutkuje innym, skrajnym stanem: brak stabilizacji albo znaczny spadek/zanik napięcia), a nie stabilne utrzymanie dokładnie na poziomie napięcia odniesienia.
- "Dioda Zenera 4,7 V" – zwarcie Zenera zwykle "ściąga" napięcie w dół, a przerwa w Zenerze powoduje utratę odniesienia i inne poziomy napięć. Sam fakt, że na wyjściu jest 4,7 V, nie przesądza o uszkodzeniu Zenera; częściej wskazuje, że wyjście zostało ograniczone do poziomu odniesienia, bo element szeregowy nie pracuje poprawnie.
- "Kondensator 100 qF" – kondensator filtrujący wpływa głównie na tętnienia i stabilność, a jego uszkodzenie rzadko ustala DC na dokładnie 4,7 V; częściej daje większe tętnienia, przydźwięk lub niestabilność napięcia.
Na egzaminie warto zapamiętać regułę: gdy w stabilizatorze z odniesieniem Zenera napięcie wyjściowe "zbiega" do wartości charakterystycznej odniesienia zamiast oczekiwanej pracy układu, najpierw sprawdza się element wykonawczy (tranzystor) i jego polaryzację, a dopiero potem elementy pomocnicze.
