KWALIFIKACJA ELM2 - STYCZEŃ 2019

PYTANIE NR 15.
Które narzędzie służy do zaciskania wtyków RJ na końcach przewodów?

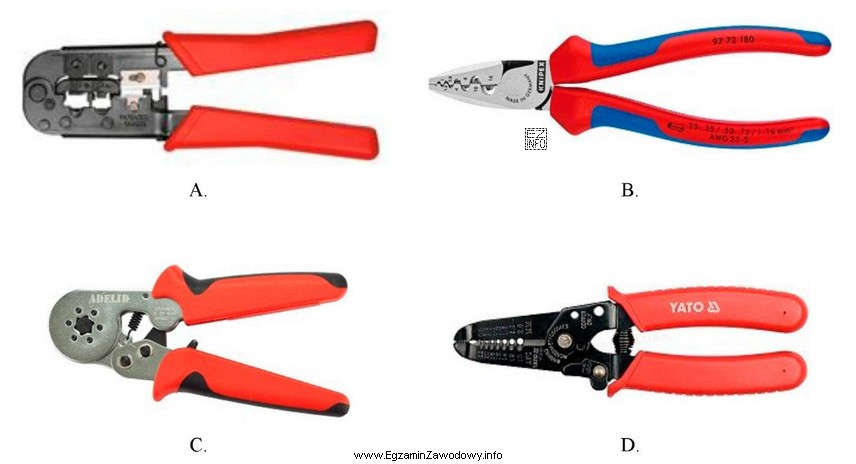

Ilustracja przedstawia cztery różne narzędzia ręczne, które mogą być używane w elektronice, szczególnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do zaciskania (zarabiania) wtyków modularnych RJ na końcach przewodów używa się zaciskarki/praski do wtyków.
Takie narzędzie dociska styki wtyku do żył przewodu i utrwala zakończenie. Ściągacz izolacji lub obcinacz nie wykonują zacisku styków.

Pełne wyjaśnienie:

Operacja "zaciskania wtyków RJ" (często mówi się też: zarabianie wtyku) polega na mechanicznym dociśnięciu elementów stykowych wtyku do żył przewodu oraz na zaciśnięciu części odciążającej (docisku) na płaszczu kabla. Żeby wykonać to poprawnie i powtarzalnie, stosuje się zaciskarkę (praskę) do wtyków modularnych, zwykle z odpowiednią matrycą dla danego typu wtyku.

Odpowiedź "zaciskarka/praska do wtyków RJ" jest poprawna, ponieważ jako jedyna odpowiada czynności: fizyczne zaciśnięcie styków we wtyku. To właśnie ta czynność zapewnia kontakt elektryczny oraz właściwe unieruchomienie przewodu we wtyku.

Dlaczego pozostałe typowe narzędzia bywają mylone, ale nie są właściwe do samego zacisku:

  • Ściągacz izolacji służy do usuwania izolacji z żył lub płaszcza kabla. Jest potrzebny na wcześniejszym etapie przygotowania przewodu, ale nie wykonuje dociśnięcia styków.
  • Obcinacz/nożyce umożliwiają równe przycięcie żył i kabla do długości wymaganej przez wtyk. Również nie zastępują zaciskania.
  • Śrubokręt bywa używany do zacisków śrubowych w listwach lub gniazdach, lecz wtyki modularne RJ nie są zakończeniami śrubowymi; wymagają praski o odpowiednim profilu.

Wskazówka egzaminacyjna: jeśli w pytaniu pada czasownik "zaciskać" w kontekście wtyków i końcówek, najczęściej chodzi o zaciskarkę. Jeśli mowa o "ściąganiu izolacji" – wtedy o ściągaczu, a jeśli o "sprawdzeniu połączenia" – o testerze.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zaciskarka (praska) do wtyków RJ to narzędzie, które mechanicznie dociska styki wtyku do żył przewodu oraz zaciska element odciążający na płaszczu kabla. Dzięki temu powstaje trwałe zakończenie przewodu gotowe do pracy w instalacji.
Podstawowym narzędziem jest zaciskarka do wtyków modularnych. Zwykle potrzebujesz też obcinacza do równego przycięcia żył oraz ściągacza izolacji do przygotowania kabla, ale sam zacisk wykonuje zaciskarka.
Wtyk RJ wymaga jednoczesnego i równomiernego dociśnięcia kilku styków w określonym profilu. Śrubokręt nie zapewnia właściwej geometrii nacisku ani powtarzalności, więc połączenie bywa nietrwałe i powoduje problemy z łącznością.
Ściągacz izolacji ma szczęki/ostrza do zdejmowania izolacji i nie ma matrycy pod wtyk. Zaciskarka ma charakterystyczne gniazda/matryce dopasowane do wtyków i zwykle mechanizm zapadkowy. Jeśli pytanie dotyczy "zaciskania styków", wybór to zaciskarka.
Często jedna zaciskarka ma kilka gniazd (matryc) dla różnych wtyków modularnych, ale nie zawsze. Zależy to od modelu narzędzia i jego przeznaczenia. Na egzaminie kluczowe jest rozpoznanie typu narzędzia: praska do wtyków modularnych.
Najczęstsze błędy to: źle ułożona kolejność żył, zbyt krótko wsunięty przewód (żyły nie dochodzą do styków), nierówne przycięcie końcówek oraz użycie niewłaściwego typu wtyku do kabla. Pomaga kontrola ułożenia i próba w testerze.
Tester warto użyć zawsze po wykonaniu zakończenia, szczególnie gdy przewód ma pracować w sieci lub w instalacji wymagającej niezawodności. Tester pozwala wykryć przerwy, zwarcia, zamiany par i błędną kolejność żył, których "na oko" nie widać.
Typowe objawy to: brak linku/połączenia, zrywanie transmisji, spadek prędkości, niestabilny ping lub łączność działająca tylko przy poruszaniu przewodem. Często winne są niedociśnięte styki albo źle wsunięte żyły.
Wtyki modularne są wykonywane pod różne przewodniki (drut lub linka) i mają inne rozwiązania styków. Zaciskarka pozostaje tym samym typem narzędzia, ale ważne jest dopasowanie wtyku do rodzaju żył. Zły dobór może dać pozorny kontakt i późniejsze awarie.
Oznacza wykonanie zakończenia kabla wtykiem modularnym: przygotowanie przewodu, ułożenie żył, wsunięcie ich do wtyku i zaciśnięcie styków narzędziem. W pytaniach jednokrotnego wyboru sprawdzana jest zwykle nazwa narzędzia: zaciskarka.
info

Około 75% zdających odpowiada poprawnie na to pytanie. średnio łatwe

Według specjalistów z branży: "Do zaciskania (zarabiania) wtyków modularnych RJ na końcach przewodów używa się zaciskarki/praski do wtyków.Takie narzędzie dociska styki wtyku do żył przewodu i utrwala zakończenie."

Źródła:

  • https://pl.wikipedia.org/wiki/Zaciskarka — dostęp 2026-02-27
  • https://pl.wikipedia.org/wiki/Z%C5%82%C4%85cze_RJ-45 — dostęp 2026-02-27

Materiały:

  • Instrukcje producentów zaciskarek do wtyków modularnych (obsługa, dobór matryc)
  • Podstawowe podręczniki/notesy monterskie dotyczące okablowania strukturalnego i zarabiania złączy
  • Materiały dydaktyczne o narzędziach instalatorskich: ściągacz, obcinak, zaciskarka, tester
