Panel krosowy (patch panel) w okablowaniu strukturalnym najczęściej wykorzystuje złącza typu IDC (Insulation Displacement Contact), często opisywane też jako LSA/Krone. W takim rozwiązaniu nie "zaciska się" wtyku na końcu kabla instalacyjnego, tylko terminuje (osadza) poszczególne żyły/pary w gnieździe IDC.
Dlaczego właściwe jest narzędzie uderzeniowe?
Narzędzie uderzeniowe (punch down) ma końcówkę dopasowaną do styku IDC: wciska żyłę w szczelinę styku tak, aby styk przeciął izolację i zapewnił kontakt elektryczny. Jednocześnie narzędzie zwykle odcina nadmiar żyły, co przyspiesza montaż i poprawia estetykę oraz powtarzalność połączeń.

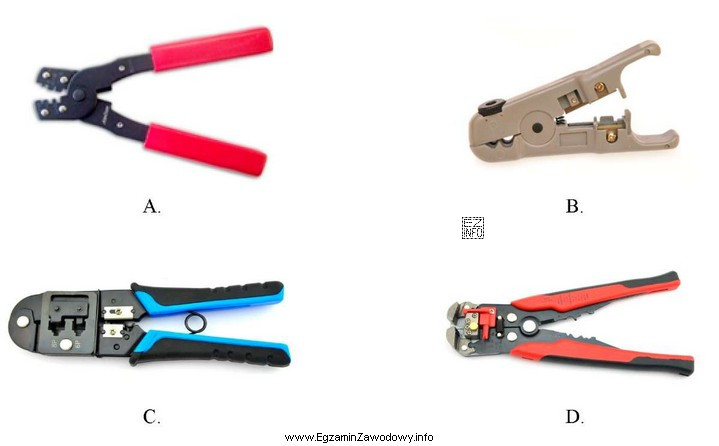

Dlaczego pozostałe typowe narzędzia bywają błędnie wybierane?
- Zaciskarka do RJ-45 – służy do zaciskania wtyków modularnych na przewodach patchcordowych (lub przy wykonywaniu własnych przewodów z wtykiem). Panel krosowy nie jest wtykiem RJ-45, tylko listwą/złączem IDC, więc mechanizm pracy i końcówka narzędzia nie pasują.
- Ściągacz izolacji/nożyk monterski – pomaga w przygotowaniu kabla (zdjęciu płaszcza, ewentualnie separatora), ale nie realizuje prawidłowego osadzenia żył w stykach IDC.
- Lutownica – w okablowaniu strukturalnym miedzianym dla złączy IDC nie stosuje się lutowania; połączenie jest realizowane przez styk przebijający izolację. Lutowanie mogłoby pogorszyć niezawodność i powtarzalność.
Wskazówka egzaminacyjna: jeśli w treści pojawia się "panel krosowy" i kabel instalacyjny UTP/FTP, domyślnie chodzi o terminację na IDC/LSA. Wtedy właściwą odpowiedzią jest narzędzie uderzeniowe, a nie zaciskarka do wtyków RJ-45.
