KWALIFIKACJA ELM2 - CZERWIEC 2017



PYTANIE NR 19.
Które narzędzie służy do zaciskania wtyków RJ45 na końcach przewodów sieciowych?

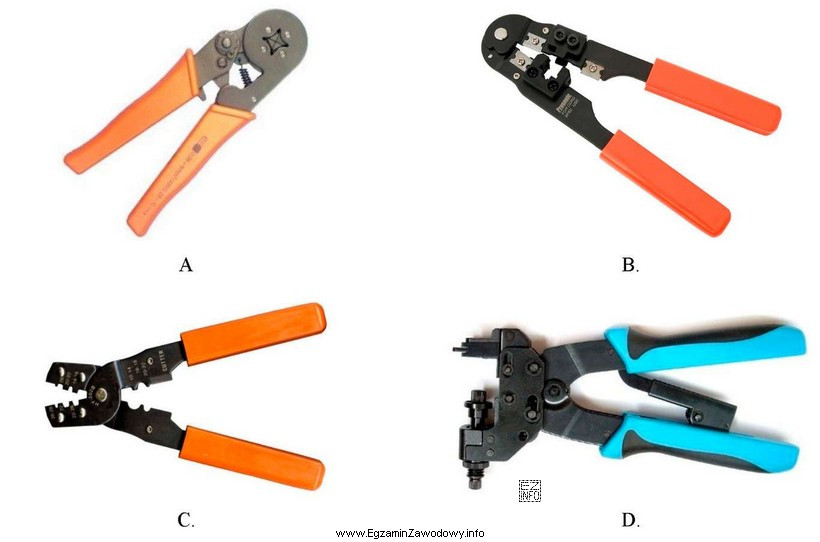

Ilustracja przedstawia cztery różne narzędzia ręczne, które są używane w elektronice, szczególnie w kontekście zaciskania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do zaciskania wtyków RJ45 na końcach przewodów sieciowych używa się zaciskarki (crimpera) do złączy modularnych 8P8C.
To narzędzie dociska styki wtyku do żył oraz unieruchamia płaszcz kabla, czego nie wykonują ściągacze izolacji ani same obcinaki.

Pełne wyjaśnienie:

Zaciskanie wtyków RJ45 (w praktyce chodzi o złącze modularne 8P8C) polega na mechanicznym dociśnięciu metalowych styków we wtyku tak, aby wbiły się w żyły przewodu oraz aby element dociskowy wtyku złapał płaszcz zewnętrzny kabla. Do tego służy zaciskarka do wtyków modularnych (crimper), zwykle z matrycą 8P.

Dlaczego to właśnie zaciskarka jest właściwa? Ponieważ jako jedyna wykonuje operację trwałego zaprasowania: przenosi siłę na styki wtyku i zapewnia poprawny docisk w odpowiedniej geometrii. Dzięki temu powstaje kontakt elektryczny i mechaniczne odciążenie kabla.

Typowe błędne wybory na takich pytaniach wynikają z pomylenia narzędzi pomocniczych z narzędziem właściwym:

  • Ściągacz izolacji ułatwia przygotowanie kabla (zdjęcie płaszcza), ale nie dociska styków we wtyku.
  • Nożyk/obcinak służy do przycięcia żył i płaszcza, lecz nie tworzy połączenia z wtykiem.
  • Narzędzia do LSA/IDC (np. do gniazd keystone) są przeznaczone do wbijania żył w złącza nożowe w gniazdach/panelach, a nie do zaciskania wtyków RJ45.

W praktyce montażu poprawna sekwencja prac to: odizolowanie płaszcza, ułożenie żył w odpowiedniej kolejności, docięcie, wsunięcie do wtyku, a na końcu zacisk zaciskarką. Na egzaminie warto zapamiętać słowo-klucz: "zaciskanie wtyku" = "zaciskarka/crimper".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zaciskarka do RJ45 i do czego służy?

Zaciskarka do RJ45 (crimper) to narzędzie do zaprasowywania wtyków modularnych 8P8C na końcach skrętki.

Dociska styki wtyku do żył przewodu i zaciska element trzymający płaszcz kabla, dzięki czemu połączenie jest elektrycznie i mechanicznie poprawne.

Jakie narzędzie jest potrzebne do zaciskania wtyków RJ45 na kablu UTP?

Potrzebujesz zaciskarki do wtyków modularnych (8P) przeznaczonej do wtyków RJ45/8P8C.

Inne narzędzia, jak obcinak czy ściągacz izolacji, są pomocnicze i nie wykonają zaprasowania styków we wtyku.

Dlaczego nie da się zacisnąć RJ45 samym kombinerkami?

Kombinerki nie mają matrycy o właściwym kształcie i skoku, który równomiernie dociska wszystkie styki wtyku.

Efektem są niestabilne styki, uszkodzenie wtyku lub brak odciążenia kabla, co powoduje awarie połączenia.

Jak odróżnić zaciskarkę RJ45 od ściągacza izolacji?

Zaciskarka ma szczęki z gniazdem/matrycą pod wtyk 8P i mechanizm zapadkowy do dociśnięcia.

Ściągacz izolacji ma ostrza/rolki do nacinania i zdejmowania płaszcza, ale nie ma matrycy do zaprasowania wtyku.

Kiedy używa się narzędzia LSA/IDC zamiast zaciskarki RJ45?

Narzędzie LSA/IDC stosuje się do terminowania żył w gniazdach, panelach krosowych i keystone’ach (złącza nożowe), a nie do wtyków.

Do wtyku RJ45/8P8C na kablu potrzebna jest zaciskarka, bo to inny typ zakończenia.

Jakie są najczęstsze błędy przy zaciskaniu wtyku RJ45?

Najczęściej spotyka się: złą kolejność żył, za krótko/za długo odizolowany płaszcz, żyły niedociśnięte do czoła wtyku oraz brak zaciśnięcia płaszcza.

Wiele z tych błędów wynika z użycia złego narzędzia lub niedociśnięcia zaciskarki do końca.

Czy do RJ45 potrzebna jest specjalna zaciskarka do przelotek (pass-through)?

Wtyki typu pass-through (przelotowe) często wymagają zaciskarki kompatybilnej z tym typem oraz dodatkowego obcięcia końcówek żył po zaciśnięciu.

Na egzaminie kluczowe jest rozpoznanie, że nadal jest to zaciskarka do wtyków modularnych.

Jak sprawdzić, czy wtyk RJ45 jest dobrze zaciśnięty?

Oględzinami: żyły powinny dochodzić do czoła wtyku, a płaszcz kabla powinien być złapany przez docisk.

Dodatkowo używa się testera kabli sieciowych, który wykryje przerwy, zwarcia i błędną kolejność żył.

Jakie narzędzia oprócz zaciskarki przydają się do robienia przewodów RJ45?

Najczęściej potrzebne są: ściągacz izolacji do skrętki, obcinak/nożyczki do równego docięcia żył oraz tester okablowania.

Zaciskarka jest narzędziem kluczowym, a pozostałe pomagają przygotować przewód i zweryfikować efekt pracy.

Dlaczego w pytaniach egzaminacyjnych RJ45 często pokazuje się narzędzia na obrazku?

Różne narzędzia instalacyjne wyglądają podobnie, więc ilustracja sprawdza praktyczne rozpoznawanie wyposażenia montera.

Warto kojarzyć cechy zaciskarki: matryca pod 8P i mechanizm, który wymusza pełne dociśnięcie podczas zaprasowania.

info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie
