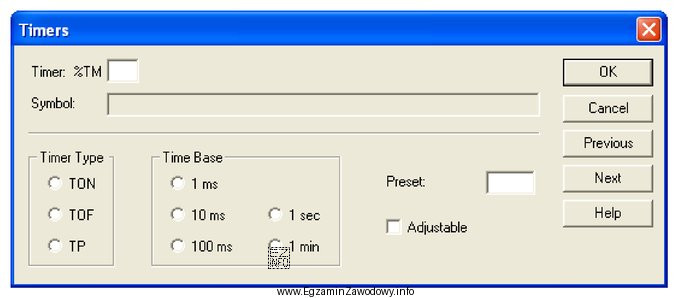

Pytanie dotyczy doboru nastaw timera tak, aby po pojawieniu się logicznej jedynki na wejściu timer załączył wyjście na dokładnie 5 s. W typowych bibliotekach PLC (zgodnych z ideą IEC 61131-3) służy do tego timer impulsowy typu TP (pulse timer). Po zboczu narastającym sygnału wejściowego wyjście timera przechodzi w stan wysoki i utrzymuje go przez zadany czas, niezależnie od tego, czy wejście pozostaje w stanie "1" (w zależności od implementacji – w egzaminowym ujęciu kluczowa jest funkcja impulsu).
Żądany czas wynosi 5 s, czyli 5000 ms. Jeżeli czas bazowy ustawiono na 10 ms, to potrzebna jest taka wartość Preset, aby:
- Preset × 10 ms = 5000 ms
- Preset = 5000 / 10 = 500
Dlatego odpowiedź "Typ timera – TP, czas bazowy – 10 ms, wartość Preset - 500" spełnia warunek: 500 × 10 ms = 5 s.
Pozostałe propozycje są błędne z konkretnych powodów:
- "Typ timera – TOF, czas bazowy – 10 ms, wartość Preset - 500" wskazuje timer opóźnionego wyłączenia. Taki timer nie wytwarza impulsu po podaniu "1", tylko realizuje zwłokę przy przejściu z "1" na "0" (zmiana stanu wejścia), więc nie odpowiada wymaganiu.
- "Typ timera – TP, czas bazowy – 10 ms, wartość Preset - 50" ma poprawny typ timera, ale zły czas: 50 × 10 ms = 500 ms = 0,5 s, czyli dziesięć razy krócej niż trzeba.
- "Typ timera – TON, czas bazowy – 1 ms, wartość Preset - 500" to timer opóźnionego załączenia; dodatkowo 500 × 1 ms = 500 ms, więc nawet jako czas opóźnienia nie daje 5 s. TON nie zapewnia także 5-sekundowego impulsu na wyjściu.
Wskazówka egzaminacyjna: zawsze najpierw rozpoznaj rodzaj przebiegu czasowego (impuls, opóźnienie załączenia, opóźnienie wyłączenia), a dopiero potem przelicz nastawy czasowe. To ogranicza typowy błąd polegający na wyborze poprawnej liczby Preset przy złym typie timera.
