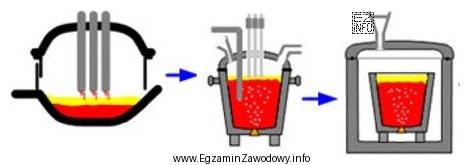

Pytanie dotyczy rozpoznania kolejnych etapów ciągu stalowniczego. W typowej trasie elektrycznej stal jest najpierw wytapiana w piecu łukowym (EAF), gdzie zachodzi stopienie wsadu i wstępne ukształtowanie składu oraz temperatury. Następnie ciekła stal trafia do rafinacji pozapiecowej w piecokadzi (LF), której celem jest precyzyjne dostrojenie składu chemicznego (np. odtlenianie, dodatki stopowe), ujednorodnienie temperatury i poprawa czystości metalurgicznej poprzez obróbkę żużlową i mieszanie.
Kolejnym, logicznym etapem po LF bywa odgazowanie w komorze próżniowej (VD). Obniżone ciśnienie ułatwia usuwanie gazów rozpuszczonych w stali (zwłaszcza wodoru i azotu) oraz sprzyja redukcji zawartości niektórych pierwiastków/odgazowaniu w zależności od wariantu procesu. Dlatego ciąg "piec łukowy → piecokadź → odgazowanie próżniowe" tworzy spójną, następującą po sobie sekwencję operacji.
Odpowiedzi alternatywne są błędne z typowych powodów:
- Mieszanie procesów specjalnych: propozycje z "AOD" lub "VOD" dotyczą odmiennych technologii rafinacji (często kojarzonych ze stalami nierdzewnymi/specjalnymi) i nie muszą odpowiadać temu samemu schematowi co standardowe "LF + VD".
- Podmiana źródła ciekłej stali: wariant z "wytapianiem w konwertorze" opisuje trasę konwertorową (BOF), a nie elektryczną. Jeśli na rysunku jest piec łukowy, to zamiana go na konwertor zmienia cały ciąg technologiczny.
- Nieprecyzyjne wstawienie argonowania: mieszanie argonowania jako operacji mieszania/obróbki z pełnymi, nazwanymi etapami (LF, VD/VOD) może prowadzić do błędnej interpretacji kolejności i charakteru instalacji przedstawionej na schemacie.
Na egzaminie warto zapamiętać: wytop realizuje się w głównym piecu (EAF lub konwertor), rafinację i korekty często w LF, a usuwanie gazów w instalacjach próżniowych typu VD/VOD. Dopasuj odpowiedź do tego, jakie urządzenia rozpoznajesz na rysunku i czy tworzą one realistyczny ciąg "od pieca do obróbki pozapiecowej".
