KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - STYCZEŃ 2011



PYTANIE NR 34.
Obciążenie zmienne charakterystyczne dla stropu w muzeum wynosi 4 kN/m2. Na podstawie wartości odpowiedniego współczynnika obciążeń dobranego z załączonej tabeli wskaż wartość obciążenia obliczeniowego dla tego stropu.

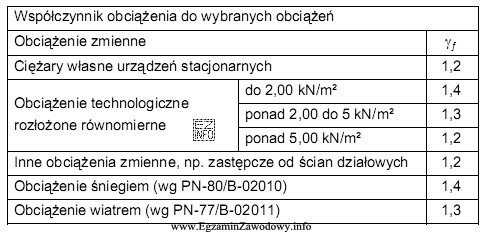

Ilustracja przedstawia tabelę z wartościami współczynników obciążeń dla różnych rodzajów obciążeń.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obciążenie obliczeniowe wyznacza się przez pomnożenie obciążenia zmiennego charakterystycznego przez współczynnik z tabeli.
Dla Qk = 4 kN/m2 i współczynnika 1,3 otrzymujemy: Qd = 4 · 1,3 = 5,2 kN/m2, więc poprawna jest wartość 5,2 kN/m2.

Pełne wyjaśnienie:

W zadaniu podano obciążenie zmienne charakterystyczne stropu (Qk) równe 4 kN/m2. Obciążenie charakterystyczne jest wartością wyjściową, która opisuje typowe oddziaływanie użytkowe dla danej funkcji obiektu (tu: muzeum) i jest następnie przeliczana na wartość do wymiarowania.

Aby otrzymać obciążenie obliczeniowe (Qd), należy zastosować odpowiedni współczynnik obciążeń odczytany z tabeli. W praktyce jest to mnożnik, który uwzględnia wymagany poziom bezpieczeństwa dla danego rodzaju oddziaływania i sytuacji obliczeniowej.

Skoro poprawna wartość wynosi 5,2 kN/m2, oznacza to, że z tabeli przyjmuje się współczynnik 1,3. Wtedy obliczenie jest proste:

Qd = Qk · współczynnik = 4 kN/m2 · 1,3 = 5,2 kN/m2

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 4,0 kN/m2 – to jedynie wartość charakterystyczna; wybór oznacza pominięcie współczynnika.
  • 5,6 kN/m2 – odpowiadałoby innemu współczynnikowi (np. 1,4), którego tu nie wskazuje tabela dla danego przypadku.
  • 6,0 kN/m2 – odpowiadałoby jeszcze innemu mnożnikowi (np. 1,5); bezpośrednio z podanych danych i wskazanego doboru "z tabeli" nie wynika taka wartość.

Wskazówka egzaminacyjna: najpierw ustal, że obciążenie obliczeniowe ma postać "wartość charakterystyczna × współczynnik", a dopiero potem podstaw liczby i pilnuj jednostek (kN/m2 pozostaje takie samo po mnożeniu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest obciążenie zmienne charakterystyczne stropu?
To wartość obciążenia użytkowego (np. od ludzi, ekspozycji, ruchomych elementów), przyjmowana jako podstawowa do obliczeń. Jest punktem wyjścia do dalszych przeliczeń na obciążenie obliczeniowe przy użyciu współczynników z tabel/norm.
Jak obliczyć obciążenie obliczeniowe ze znanego obciążenia charakterystycznego?
Stosuje się zależność: Qd = Qk × współczynnik. Najpierw odczytujesz właściwy współczynnik dla rodzaju obiektu/sytuacji z tabeli, a potem mnożysz go przez Qk. Jednostka (np. kN/m2) pozostaje taka sama.
Dlaczego w zadaniu trzeba korzystać z tabeli współczynników obciążeń?
Ponieważ współczynnik zależy od przyjętych zasad projektowych i rodzaju obciążenia. Różne funkcje pomieszczeń (np. muzeum vs. mieszkanie) mogą mieć inne wymagania. Tabela eliminuje zgadywanie i wskazuje właściwy mnożnik dla danego przypadku.
Czy 4,0 kN/m2 może być obciążeniem obliczeniowym w tym zadaniu?
Nie, bo 4,0 kN/m2 to wartość charakterystyczna podana w treści. Obciążenie obliczeniowe powstaje po zastosowaniu współczynnika, więc musi być inne (zwykle większe). Wybranie 4,0 oznacza pominięcie kluczowego kroku.
Jak rozpoznać, że wynik 5,2 kN/m2 wynika z mnożnika 1,3?
Dzielisz obciążenie obliczeniowe przez charakterystyczne: 5,2 / 4 = 1,3. To szybka kontrola, czy rachunek jest spójny. Na egzaminie pomaga też ocenić, czy wybrana odpowiedź odpowiada realistycznemu współczynnikowi.
Jakie błędy najczęściej robi się przy przeliczaniu obciążeń stropu?
Najczęstsze to: pominięcie współczynnika (wybór Qk zamiast Qd), zastosowanie współczynnika z innej kategorii budynku oraz pomylenie celu obliczeń (np. przyjęcie "na pamięć" mnożnika bez sprawdzenia w tabeli). Warto zawsze pokazać jedno działanie kontrolne.
Czy obciążenie obliczeniowe zawsze jest większe od charakterystycznego?
W typowych zadaniach projektowych dla stanów granicznych nośności często tak jest, bo stosuje się współczynniki zwiększające bezpieczeństwo. Jednak w innych sytuacjach obliczeniowych mogą występować inne zasady. W tym zadaniu tabela wskazuje mnożnik większy od 1.
Dlaczego funkcja obiektu (muzeum) ma znaczenie dla obciążenia stropu?
Bo różne obiekty mają inne przewidywane użytkowanie: liczba osób, sposób poruszania, możliwe skupiska, eksponaty. Muzeum może generować obciążenia inne niż mieszkanie czy biuro. Dlatego w tabelach rozróżnia się kategorie użytkowania i przypisuje im wartości/współczynniki.
Jak sprawdzić wynik bez kalkulatora na egzaminie?
Możesz policzyć w pamięci: 4 × 1,3 = 4 × (1 + 0,3) = 4 + 1,2 = 5,2. Taki zapis jest szybki i ogranicza ryzyko pomyłki. Dodatkowo kontrolnie dzielisz 5,2 przez 4, aby odzyskać mnożnik.
Jakie znaczenie ma obciążenie obliczeniowe dla zbrojarza i betoniarza?
Obciążenia obliczeniowe wpływają na wymagane zbrojenie i geometrię elementu, a więc pośrednio na ilość i średnice prętów, rozstaw, otulinę oraz sposób wykonania. Znajomość idei obciążeń ułatwia rozumienie, dlaczego projekt wymaga określonych rozwiązań na budowie.
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie
