W obliczeniach instalacji gazowych (i ogólnie przewodów) oprócz strat wynikających z tarcia na odcinku prostym uwzględnia się także opory miejscowe wywołane przez armaturę i kształtki, takie jak kolana, zwężki czy zawory. W praktyce szkolnej bardzo często stosuje się metodę długości zastępczych (ekwiwalentnych): każdy element miejscowy "zamienia się" na pewną długość prostego przewodu, która dawałaby podobny efekt oporów.
Dlatego całkowitą długość obliczeniową zapisuje się jako:
Lc = L + ΣLzast

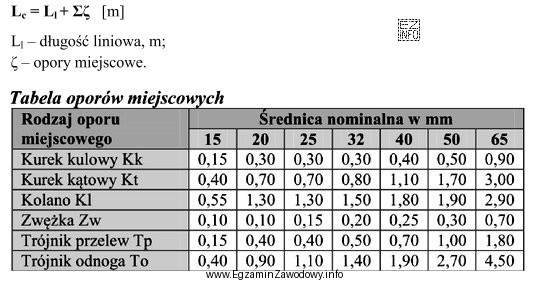

gdzie L to długość liniowa odcinka (tu 5,8 m), a ΣLzast to suma długości zastępczych wszystkich elementów zamontowanych na odcinku (tu: kurek kulowy, zwężka oraz trzy kolana). Wartości długości zastępczych dobiera się z tabel właściwych dla danej średnicy nominalnej (DN 20) oraz typu elementu.
W tym zadaniu poprawny wynik 10,10 m oznacza, że łączny wpływ oporów miejscowych odpowiada dodatkowo 4,30 m przewodu (bo 10,10 m − 5,8 m = 4,30 m). To właśnie suma długości zastępczych dla wskazanych elementów.
Dlaczego pozostałe wyniki są błędne?
- 4,30 m odpowiada jedynie sumie długości zastępczych elementów miejscowych, bez doliczenia odcinka prostego.
- 7,50 m sugeruje częściowe uwzględnienie oporów miejscowych albo użycie wartości z niewłaściwej tabeli (np. dla innej średnicy lub innego typu kształtek).
- 1,70 m jest nielogiczne w kontekście danych, bo jest mniejsze od samej długości liniowej 5,8 m; zwykle wynika z omyłki rachunkowej lub błędnej interpretacji danych.
Wskazówka egzaminacyjna: zawsze sprawdź, czy końcowy wynik jest większy od długości liniowej oraz czy policzono tyle elementów, ile podano w treści (tu trzy kolana, a nie jedno).
