KWALIFIKACJA TLO3 - STYCZEŃ 2020

Wyjaśnienie poprawnej odpowiedzi:

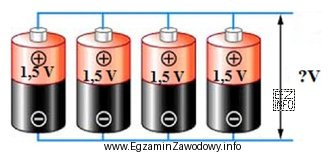

Na rysunku widoczne są cztery akumulatory o napięciu 1,5 V każdy, połączone równolegle. W połączeniu równoległym napięcia poszczególnych źródeł się nie sumują, a pozostają na poziomie pojedynczego ogniwa. Zatem napięcie uzyskiwane z takiego układu będzie równe napięciu jednego akumulatora, czyli 1,5 V. Połączenie równoległe zwiększa pojemność układu (sumuje się prąd), ale nie wpływa na wartość napięcia wyjściowego. Warto zauważyć, że wszystkie bieguny dodatnie są połączone ze sobą, podobnie jak wszystkie bieguny ujemne, co potwierdza połączenie równoległe.

Obliczenia nie są konieczne, ponieważ wynik można odczytać bezpośrednio z rysunku i znajomości zasad połączeń równoległych źródeł napięcia.
