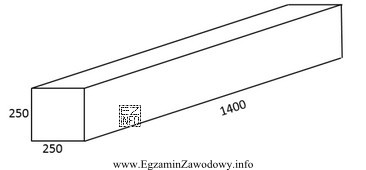

W zadaniach z deskowaniem belki nadprożowej kluczowe jest poprawne zrozumienie, co liczymy: obwód, czyli sumę długości krawędzi przekroju elementu (tych, które wynikają z podanych wymiarów na rysunku).
Procedura postępowania jest zawsze podobna:
- Krok 1: odczytaj z rysunku wszystkie wymiary potrzebne do wyznaczenia obwodu (zwykle w mm).
- Krok 2: ustal, które odcinki tworzą obwód przekroju deskowania. W praktyce są to krawędzie ograniczające beton – trzeba je zsumować bez dublowania i bez pomijania.
- Krok 3: dodaj długości odcinków w tej samej jednostce (najpierw w mm).
- Krok 4: przelicz wynik na metry: 1 m = 1000 mm, więc dzielisz przez 1000.
Odpowiedź "0,75 m" jest spójna z takim sposobem liczenia: oznacza, że suma długości krawędzi obwodu z rysunku dała łącznie 750 mm, a po przeliczeniu otrzymano 0,75 m.
Dlaczego pozostałe wyniki są typowo błędne?
- "0,25 m" zwykle wynika z policzenia tylko jednego wymiaru (np. szerokości lub wysokości) albo z pomylenia połowy obwodu z całym obwodem.
- "0,50 m" często pojawia się, gdy zsumuje się tylko dwa boki (np. 2a zamiast 2a+2b) albo pominie się jedną krawędź przekroju.
- "1,00 m" bywa efektem błędu jednostek lub "zaokrąglenia w górę" bez rachunku; może też powstać po błędnym dodaniu wymiarów albo doliczeniu odcinków, które nie należą do obwodu.
Wskazówka egzaminacyjna: po odczytaniu rysunku zrób szybki test sensowności. Jeśli typowe wymiary przekroju mają rząd kilkuset mm, to obwód zwykle będzie poniżej kilku metrów, a po przeliczeniu z mm na m nie powinien "magicznie" rosnąć.
