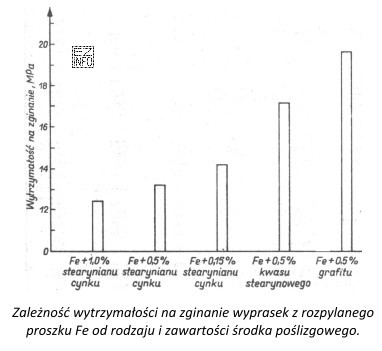

W zadaniu kluczowe jest poprawne zastosowanie warunku brzegowego: wytrzymałość na zginanie wypraski z proszku żelaza ma wynosić minimum 15 MPa. To znaczy, że wynik odczytany z rysunku może być równy 15 MPa lub większy. Następnie należy wskazać jedną parę: rodzaj środka poślizgowego oraz jego zawartość (%), które spełniają ten warunek.
Jeżeli rysunek jest wykresem, typowa procedura odczytu wygląda tak:
- odszukaj na osi wartości poziom 15 MPa,
- sprawdź, dla jakiego dodatku (opis/legenda) krzywa osiąga lub przekracza ten poziom,
- z osi składu/udziału odczytaj odpowiadającą temu punktowi zawartość w procentach,
- zapisz wynik jako: "X% [nazwa środka]".
Zgodnie z kluczem poprawna odpowiedź to 0,5% kwasu stearynowego. Oznacza to, że na rysunku właśnie dla tej kombinacji uzyskuje się wytrzymałość na zginanie co najmniej 15 MPa.
Dlaczego pozostałe odpowiedzi są błędne?
- 0,5% stearynianu cynku – mimo identycznej wartości procentowej ma inny rodzaj dodatku; z rysunku wynika, że nie spełnia wymaganego minimum 15 MPa (dla tego poziomu wymagany jest inny środek).
- 0,15% stearynianu cynku – błąd często wynika z odczytu zbyt małej wartości z osi składu lub z pomylenia punktów na krzywej; w praktyce taka zawartość (według rysunku) nie daje wymaganego minimum.
- 1,0% stearynianu cynku – to typowa pułapka "więcej = lepiej". Większa ilość środka poślizgowego nie musi zwiększać wytrzymałości; z rysunku wynika, że kryterium 15 MPa nie jest tu spełnione lub wskazana kombinacja nie jest tą, którą należy wybrać.
Wskazówka egzaminacyjna: w pytaniach na odczyt z rysunku zawsze sprawdzaj legendę (rodzaj dodatku) oraz to, czy odczyt dotyczy dokładnie tej własności (tu: wytrzymałość na zginanie w MPa). Najczęstszy błąd to wybranie poprawnego procentu, ale dla niewłaściwego środka.
