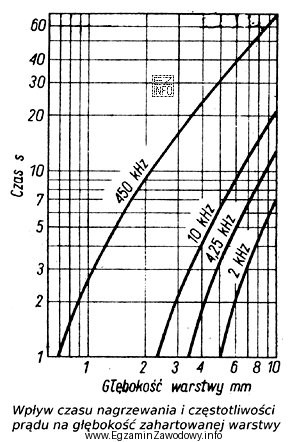

Zadanie sprawdza umiejętność odczytu z wykresu technologicznego dla procesu hartowania indukcyjnego. W hartowaniu indukcyjnym grubość (głębokość) warstwy zahartowanej zależy m.in. od częstotliwości zasilania, mocy i czasu nagrzewania. W praktyce częstotliwość wpływa na charakter nagrzewania (tendencję do nagrzewania bardziej powierzchniowego), dlatego wykresy często podają osobne krzywe dla różnych częstotliwości.
Poprawna procedura rozwiązania jest następująca:
- najpierw zidentyfikować na wykresie serię/krzywą odpowiadającą 450 kHz (nie innej wartości),
- następnie na osi opisującej grubość warstwy odszukać 3,5 mm,
- przenieść punkt na właściwą krzywą i odczytać z osi czasu wartość w sekundach, w razie potrzeby stosując prostą interpolację między podziałkami.
Odpowiedź "Około 20 s" jest zgodna z odczytem dla 3,5 mm przy 450 kHz. Pozostałe propozycje (około 4 s, około 5 s, około 10 s) są typowymi wynikami błędów: odczytania niewłaściwej krzywej (innej częstotliwości), pomylenia osi, zbyt "optymistycznej" interpolacji lub zgadywania bez dokładnego trafienia w punkt 3,5 mm.
Warto też pamiętać o dwóch częstych pułapkach egzaminacyjnych:
- Jednostki i skala – nawet przy poprawnej krzywej łatwo przesunąć się o jedną działkę siatki i uzyskać zaniżony czas.
- Dobór krzywej – wykresy technologiczne bywają wielokrzywe; kluczowe jest, by konsekwentnie trzymać się 450 kHz, bo inna częstotliwość może dawać inny czas dla tej samej grubości.
W praktyce poprawny odczyt parametrów ogranicza ryzyko niedohartowania (zbyt mała warstwa) lub niekorzystnego przegrzania i problemów jakościowych. Dlatego na stanowisku operatora ważne jest metodyczne czytanie wykresu, a nie wybór "najbardziej prawdopodobnej" liczby.
