KWALIFIKACJA MTL3 - STYCZEŃ 2016

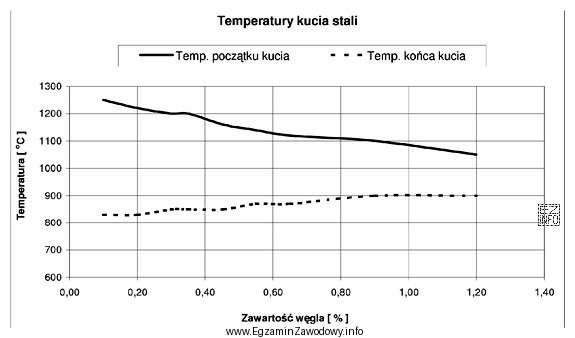

W zadaniu kluczowa jest umiejętność odczytu danych z wykresu technologicznego, a nie pamięciowe podanie temperatury. Należy:

• zidentyfikować na osi składu chemicznego punkt odpowiadający 0,3% C,
• odnaleźć na wykresie krzywą/obszar dotyczący temperatury rozpoczęcia kucia,
• poprowadzić linię pomocniczą (wzrokiem) do osi temperatur i odczytać wartość.

Z wykresu dla stali o zawartości 0,3% węgla wynika temperatura rozpoczęcia kucia 1200°C. To jest wartość, przy której materiał ma odpowiednią plastyczność do rozpoczęcia odkształcania w procesie kucia.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• 1050°C – to wartość niższa od wskazania wykresu dla startu kucia; wybór takiej odpowiedzi często wynika z odczytu z niewłaściwej krzywej albo z pomylenia temperatury rozpoczęcia z innym parametrem procesu.
• 900°C – zbyt niska w porównaniu z odczytem z wykresu; bywa wybierana przez osoby, które błędnie przyjmują, że temperatury kucia są zbliżone do zakresów innych operacji technologicznych lub mylą zakresy temperatur.
• 850°C – również zbyt niska; to typowy skutek błędu percepcyjnego (odczyt ze złej podziałki/skali) albo przesunięcia punktu z 0,3% C na inną wartość zawartości węgla.

Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytujesz właściwą wielkość (tu: "rozpocząć kucie"), oraz czy nie pomyliłeś zapisu procentowego. Najczęstsze pomyłki wynikają z pośpiechu przy przenoszeniu wartości między osiami wykresu.
