W sterownikach PLC liczba wejść i wyjść binarnych najczęściej jest pokazana na panelu diagnostycznym (np. diody LED) oraz opisana numerami kanałów. Kluczowe jest poprawne rozumienie numeracji: jeśli kanały są oznaczone od 0 do n, to liczba kanałów wynosi n+1, ponieważ "0" jest pełnoprawnym indeksem, a nie "brakiem kanału".

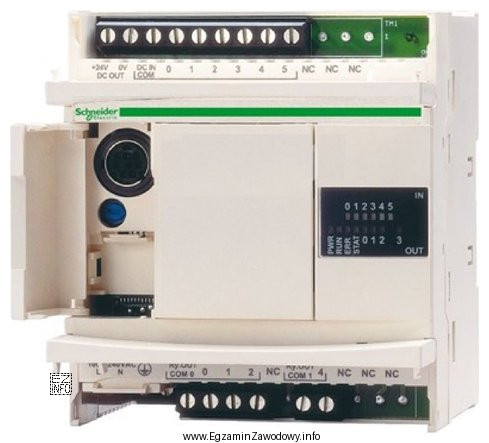

Na przedstawionym sterowniku w rzędzie oznaczonym jako IN znajdują się numery 0, 1, 2, 3, 4, 5. To oznacza, że sterownik ma 6 wejść binarnych. Częsty błąd polega na policzeniu "od 1 do 5" i uznaniu, że są 5 wejść, co wynika z pominięcia indeksu 0.
W rzędzie oznaczonym jako OUT znajdują się numery 0, 1, 2, 3. To oznacza 4 wyjścia binarne. Błędna odpowiedź z 3 wyjściami zwykle wynika z założenia, że "0–3" to trzy elementy lub z nieuwagi przy odczycie oznaczeń.
Warto też pamiętać, że elementy takie jak +24V, 0V, DC IN, COM to zaciski zasilania lub wspólne (common) i nie są osobnymi kanałami wejściowymi/wyjściowymi. Podobnie oznaczenie NC (niewykorzystane/niepodłączone) nie zwiększa liczby kanałów sygnałowych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "5 wejść i 4 wyjścia" – typowy błąd "0–5 = 5", czyli nieuwzględnienie kanału 0 przy wejściach.
- "5 wejść i 3 wyjścia" – łączy dwa błędy: pominięcie kanału 0 dla wejść oraz błędne policzenie wyjść 0–3.
- "6 wejść i 3 wyjścia" – poprawnie odczytane wejścia, ale błędnie policzone wyjścia; zakres 0–3 daje 4 kanały.
W praktyce (ELM.3) taki odczyt jest potrzebny przy doborze sterownika do liczby czujników (wejścia) i wykonawników (wyjścia) oraz podczas uruchamiania i diagnostyki układów mechatronicznych.
