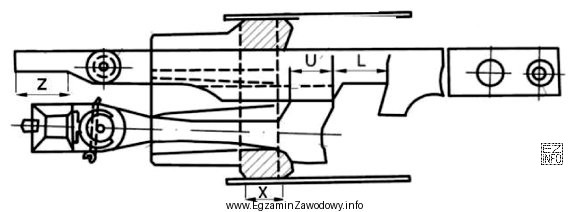

Pytanie sprawdza umiejętność czytania schematu zamknięcia nastawczego i przypisania oznaczeń odcinków (literowych) do ich funkcji. W takim schemacie poszczególne odcinki odpowiadają konkretnym fragmentom drogi działania elementu mechanicznego (np. klamry) lub zależnościom ryglującym. "Droga oporowa klamry" oznacza ten fragment, w którym klamra napotyka zaprojektowany opór – jest to istotne dla zapewnienia prawidłowego, bezpiecznego położenia oraz dla realizacji funkcji zamknięcia/ryglowania.
Odpowiedź "Odcinek U." jest poprawna, ponieważ na schemacie zamknięcia nastawczego to właśnie oznaczenie wskazuje odcinek odpowiadający drodze oporowej klamry. W praktyce interpretacja polega na odszukaniu na rysunku klamry (lub jej toru oddziaływania) i sprawdzeniu, który z opisanych odcinków odpowiada fragmentowi generującemu opór w jej ruchu.
- Odpowiedź "Odcinek L." jest nieprawidłowa, bo odnosi się do innego fragmentu schematu niż droga oporowa klamry (typowy błąd: wybór litery "na oko", bez prześledzenia funkcji).
- Odpowiedź "Odcinek X." jest nieprawidłowa, ponieważ oznacza inny odcinek roboczy w schemacie; myląco działa tu rzadziej spotykana litera, która może wydawać się "specjalna", ale nie wynika to z funkcji.
- Odpowiedź "Odcinek Z." jest nieprawidłowa, gdyż na schemacie nie odpowiada drodze oporowej klamry; częstą przyczyną błędu jest utożsamianie końcowych liter alfabetu z "końcową fazą" ruchu, co nie musi mieć związku z oporem.
Wskazówka egzaminacyjna: przy pytaniach "na podstawie schematu" nie zgaduj po literze. Najpierw zlokalizuj na rysunku element (tu: klamrę), potem prześledź jego drogę działania i dopiero przypisz właściwy odcinek z oznaczeniem.
