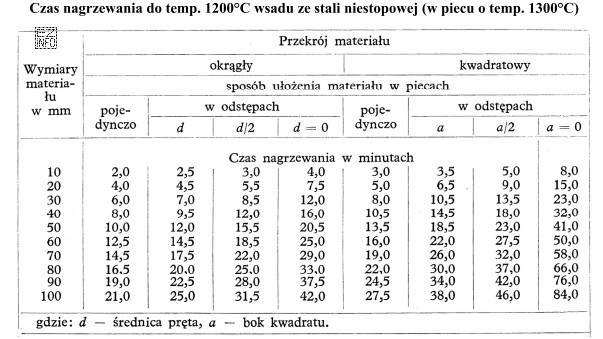

Czas nagrzewania wsadu do zadanej temperatury w piecu przemysłowym nie jest stałą wartością "z doświadczenia", tylko wynika z danych technologicznych (tabel/wykresów) przygotowanych dla określonych warunków nagrzewania. W takich zestawieniach najczęściej uwzględnia się co najmniej:
- temperaturę docelową (tu: 1200°C),
- wymiar charakterystyczny przekroju (tu: kwadrat o boku 40 mm),
- sposób ułożenia wsadu w piecu (tu: kawałki wsadu stykają się ze sobą).
Warunek styku jest kluczowy, ponieważ gdy elementy przylegają do siebie, część powierzchni nie ma bezpośredniego kontaktu z atmosferą pieca i promieniowaniem/cyrkulacją gazów. To zwykle pogarsza wymianę ciepła w porównaniu z ułożeniem z odstępami, a więc w tabelach odpowiada temu dłuższy czas nagrzewania dla tego samego wymiaru i temperatury.
Dlatego poprawna procedura rozwiązania polega na:
- Wybraniu w tabeli wiersza/kolumny dla temperatury 1200°C.
- Wybraniu pozycji dla przekroju kwadratowego i boku 40 mm (lub wartości najbliższej zgodnie z zasadą tabeli).
- Użyciu wariantu tabeli dla wsadu, którego elementy stykają się (a nie są rozdzielone).
Dla tych warunków właściwy odczyt daje 32 minuty.
Dlaczego pozostałe odpowiedzi są błędne?
- 14,5 min – zbyt krótki czas; typowy błąd to odczyt z niewłaściwej kolumny (np. dla innej temperatury lub dla ułożenia z odstępami).
- 16 min – wartość pośrednia, często wybierana przy pobieżnym czytaniu tabeli (pomylenie wymiaru, np. innego boku/przekroju).
- 10,5 min – bardzo krótki czas, zwykle wynikający z odczytu dla znacznie mniejszego przekroju lub innej temperatury docelowej.
Wskazówka egzaminacyjna: zawsze sprawdź nagłówki tabeli (temperatura i warunek ułożenia wsadu) oraz jednostki. W zadaniach "na podstawie tabeli" kluczowa jest dokładność odczytu, a nie obliczenia.
