W obróbce plastycznej na gorąco (np. kucie, walcowanie) kluczowe jest doprowadzenie wsadu do zadanej temperatury. W zadaniu temperatura wymagana przed obróbką wynosi 1200°C. Należy więc sprawdzić, jaką temperaturę ma materiał w tej chwili, korzystając z rysunku miernika (skala/wskazówka/wyświetlacz).
Krok 1: odczyt z miernika

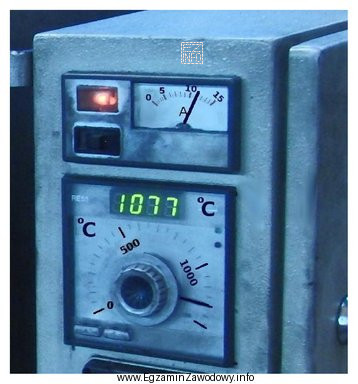

Odczytana z rysunku temperatura materiału w piecu wynosi 1077°C. Ten etap wymaga uważnego rozróżnienia działek skali (głównych i pomocniczych) oraz właściwego odczytu położenia wskazania.
Krok 2: obliczenie dogrzania
Dogrzanie to różnica między temperaturą docelową a temperaturą aktualną:
ΔT = 1200°C − 1077°C = 123°C
Zatem poprawna odpowiedź brzmi: o 123°C.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- O 113°C – odpowiadałoby odczytowi 1087°C, czyli innemu wskazaniu niż na rysunku; często wynika z pomylenia działek lub odczytu "o jedną działkę" obok.
- O 103°C – odpowiadałoby odczytowi 1097°C; typowy błąd to zbyt "optymistyczny" odczyt (zawyżenie temperatury bieżącej) i zaniżenie różnicy.
- O 133°C – odpowiadałoby odczytowi 1067°C; błąd bywa skutkiem odczytu w dół (zaniżenia temperatury bieżącej) albo pomylenia kierunku odejmowania.
Wskazówka egzaminacyjna: zawsze zapisuj wzór w postaci "docelowa minus aktualna". Jeśli wyjdzie liczba ujemna, to znak, że odjąłeś w złej kolejności albo błędnie odczytałeś temperaturę.
