W układzie sieciowym TN-S funkcje przewodu ochronnego i neutralnego są rozdzielone: przewód neutralny służy do pracy obwodu (powrót prądu w warunkach normalnych), a przewód ochronny służy do bezpieczeństwa (ochrona przy uszkodzeniu).
Zacisk PE w silniku trójfazowym jest przeznaczony do przyłączenia przewodu ochronnego do metalowej obudowy oraz części przewodzących dostępnych. Dzięki temu, gdy dojdzie do przebicia/uszodzenia izolacji i pojawi się napięcie na obudowie, prąd uszkodzeniowy popłynie przewodem ochronnym, co umożliwi szybkie zadziałanie zabezpieczenia (np. wyłącznika nadprądowego lub urządzenia różnicowoprądowego) i ograniczy czas występowania niebezpiecznego napięcia dotykowego.

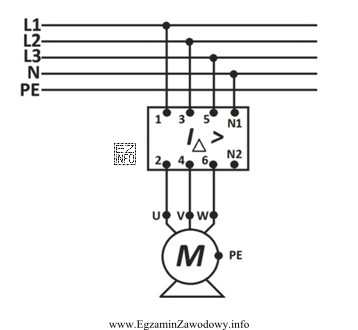

Odpowiedź "Z przewodem PE sieci." jest właściwa, bo w TN-S właśnie ten przewód realizuje połączenie ochronne urządzenia.
Dlaczego pozostałe odpowiedzi są błędne:
- "Z przewodem N sieci." – przewód neutralny nie jest przewodem ochronnym. Łączenie obudowy z N jest niezgodne z ideą TN-S (rozdzielone funkcje) i może spowodować pojawienie się niebezpiecznych potencjałów na częściach dostępnych przy przerwie/usterce przewodu neutralnego.
- "Z zaciskiem NI wyłącznika." – taki zacisk nie jest standardowym przyłączem przewodu ochronnego silnika. Zacisk PE powinien być połączony z przewodem ochronnym instalacji, a nie z przypadkowym zaciskiem aparatu łączeniowego.
- "Z zaciskiem N2 wyłącznika." – analogicznie: zaciski oznaczane jako "N" dotyczą toru neutralnego/sterowania (zależnie od aparatu), a nie połączenia ochronnego. Połączenie PE należy wykonywać do przewodu ochronnego i szyny/toru PE, zgodnie z przeznaczeniem.
Wskazówka egzaminacyjna: jeśli w treści występuje TN-S, zapamiętaj prostą regułę: PE zawsze do ochrony obudowy, N do pracy obwodu. W TN-S nie miesza się tych funkcji.
