KWALIFIKACJA ELM2 + ELM5 - PRÓBNY

PYTANIE NR 5.

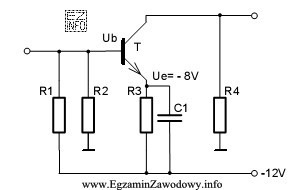

Oszacuj wartość potencjału bazy przy pracy aktywnej tranzystora, którego schemat przedstawiono poniżej.
Oszacuj wartość potencjału bazy przy pracy aktywnej tranzystora, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W pracy aktywnej tranzystora krzemowego spadek napięcia na złączu baza-emiter wynosi około 0,7 V. Zatem, jeśli na emiterze mamy -8 V, to potencjał bazy będzie o 0,7 V wyższy (mniej ujemny), co daje wartość -7,3 V.
