Otwory w przegrodach budynku można rozróżniać na podstawie funkcji (okienne, drzwiowe, wentylacyjne, technologiczne) oraz na podstawie cech rysunkowych widocznych na rzutach i przekrojach.
Otwór okienny ma charakterystyczną cechę: jego dolna krawędź (poziom parapetu) znajduje się powyżej posadzki, a pod otworem występuje odcinek ściany tworzący podmurowanie. Na rysunkach technicznych często widoczny jest też symbol stolarki w świetle otworu (np. podwójna linia w przekroju), co sugeruje okno jako element zamykający otwór.

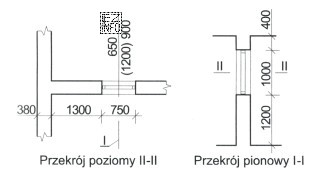

W analizowanym przypadku przekrój pionowy pokazuje wyraźny fragment ściany pod otworem (podmurowanie), a dopiero nad nim znajduje się właściwa wysokość otworu. To oznacza, że nie jest to przejście na poziomie podłogi, tylko otwór przeznaczony do doświetlenia i przewietrzania pomieszczenia, czyli otwór okienny.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Otwór drzwiowy zaczyna się zwykle od poziomu posadzki (brak podmurowania/parapetu). Gdyby był drzwiowy, dolna krawędź otworu byłaby na poziomie 0, a na przekroju nie byłoby wysokiego odcinka ściany pod otworem.
- Otwór wentylacyjny ma na ogół małe wymiary (często rzędu kilkunastu–kilkudziesięciu cm) i bywa umieszczany w typowych strefach (np. wysoko pod sufitem). Otwór o wymiarach charakterystycznych dla stolarki i z czytelnym symbolem zamknięcia nie pasuje do wentylacji.
- Otwór technologiczny służy do przeprowadzenia instalacji lub urządzeń i zwykle nie ma oznaczeń typowych dla stolarki okiennej; jego lokalizacja i wymiarowanie wynikają z potrzeb instalacyjnych, a nie z zasad kształtowania okien.
Wskazówka egzaminacyjna: przy rozpoznawaniu rodzaju otworu zawsze sprawdź przekrój pionowy: poziom dolnej krawędzi (0 czy powyżej), obecność podmurowania oraz oznaczenie stolarki. Sama szerokość z rzutu poziomego bywa myląca.
