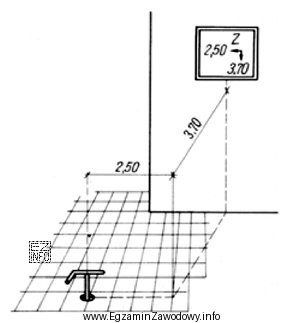

W dokumentacji branżowej (np. planach sytuacyjnych sieci i rysunkach uzbrojenia terenu) stosuje się oznaczenia umowne, które pozwalają szybko zidentyfikować elementy sieci oraz ich usytuowanie w terenie. Takie oznaczenia mają kluczowe znaczenie na etapie organizacji robót: umożliwiają wytyczenie miejsca prac, koordynację z innymi branżami i przygotowanie działań eksploatacyjnych (np. odcięć).
Odpowiedź "zasuwy." jest poprawna, ponieważ zasuwa to typowa armatura odcinająca, której lokalizację zaznacza się na rysunkach po to, by można było ją odnaleźć w terenie (np. w skrzynce ulicznej) i wykorzystać do zamknięcia przepływu w danym odcinku sieci. Lokalizacja zasuw ma praktyczne znaczenie podczas awarii, płukania odcinka, przełączeń oraz robót włączeniowych.
Pozostałe odpowiedzi są niepoprawne, bo nie odpowiadają intencji pytania o konkretne oznaczenie armatury:
- "zaworu." – w języku potocznym bywa używane jako ogólne określenie, ale na rysunkach technicznych rozróżnia się typy armatury; symbol zasuwy i symbol zaworu nie muszą być tożsame.
- "zbiornika." – zbiornik jest obiektem kubaturowym/urządzeniem o innej funkcji i zwykle ma inne, bardziej rozbudowane oznaczenia oraz kontekst na planie.
- "zamknięcia." – to określenie zbyt ogólne; może dotyczyć różnych elementów odcinających, a w zadaniach egzaminacyjnych oczekuje się rozpoznania konkretnego typu armatury.
Wskazówka egzaminacyjna: jeśli zadanie odwołuje się do "usytuowania w terenie", warto myśleć o elementach, które trzeba fizycznie odnaleźć podczas robót i eksploatacji (np. armatura w pasie drogowym), a następnie porównać symbol z legendą i typowymi oznaczeniami stosowanymi w projektach.
