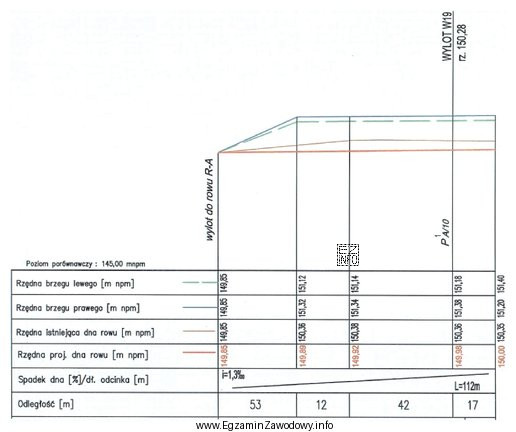

W profilu podłużnym rowu przedstawia się zwykle przebieg wysokości wzdłuż osi rowu: kilometraż/odległość w poziomie oraz wysokość (rzędne) w pionie. Na takim rysunku mogą występować co najmniej dwie istotne informacje: przebieg istniejącego terenu/dna oraz niweleta projektowana (czyli planowany przebieg dna po wykonaniu robót).
Pytanie dotyczy rzędnej projektowanej dna w konkretnym miejscu: przy wylocie drenarskim. Aby odpowiedzieć poprawnie, trzeba wykonać trzy kroki:
- Zlokalizować punkt wylotu drenarskiego na profilu (oznaczenie wylotu, symbol, opis lub rzut pionowy na niweletę).
- Upewnić się, że odczyt dotyczy danych projektowanych (linia/profil opisany jako "projekt", "rzędna projektowana", "niweleta projektowana"), a nie danych istniejących.
- Odczytać wartość rzędnej podaną w tym punkcie lub wynikającą z opisu/siatki profilu.
Poprawna odpowiedź "149,98 m n.p.m." odpowiada wartości przypisanej na profilu do niwelety projektowanej dna dokładnie w miejscu wylotu. Pozostałe propozycje (149,89; 149,92; 149,85 m n.p.m.) są liczbami bardzo zbliżonymi, co jest typowe dla zadań na uważny odczyt i zwykle odpowiadają innym punktom profilu (np. sąsiednim odcinkom, innemu kilometrażowi lub innemu elementowi niż dno projektowane).
Wskazówka egzaminacyjna: w zadaniach z profilami zawsze sprawdzaj, z której linii odczytujesz (istniejąca/projektowana) i czy odczyt jest w właściwym punkcie (tu: wylot drenarski), bo to najczęstsze źródła pomyłek.
