KWALIFIKACJA ELM3 - CZERWIEC 2010



PYTANIE NR 14.

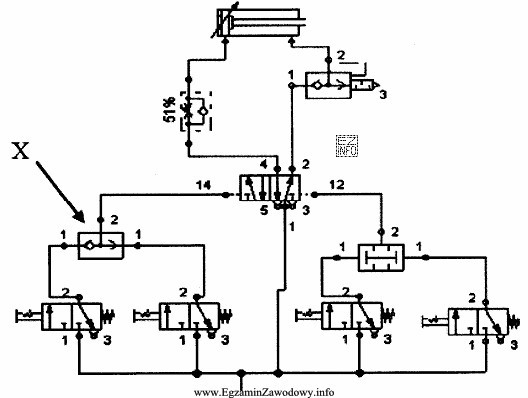

Oznaczony na rysunku literą X element spełnia rolę
Oznaczony na rysunku literą X element spełnia rolę
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element oznaczony literą X na schemacie jest pneumatyczną bramką logiczną OR. Bramka OR w układach pneumatycznych pozwala na przepływ powietrza (sygnału) gdy na którekolwiek z jej wejść zostanie podane ciśnienie. Wystarczy aktywacja jednego z wejść, aby uzyskać sygnał na wyjściu.
