PYTANIE NR 31.

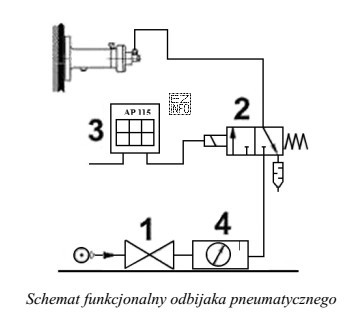

Przy pomocy którego elementu można regulować siłę uderzenia odbijaka pneumatycznego przedstawionego na rysunku?
Ilustracja przedstawia schemat funkcjonalny odbijaka pneumatycznego, który jest częścią egzaminu kwalifikacyjnego dla zawodu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siłę uderzenia odbijaka pneumatycznego reguluje się przez zmianę ciśnienia roboczego doprowadzanego do urządzenia.
Do tego służy zawór redukcyjny w zespole przygotowania powietrza, który obniża i stabilizuje ciśnienie. Zawór 3/2 steruje przepływem, układ czasowy zmienia czas pracy, a zawór odcinający tylko odłącza zasilanie.

Pełne wyjaśnienie:

W odbijaku pneumatycznym (jak w typowym siłowniku/napędzie pneumatycznym) energia i siła uderzenia zależą głównie od ciśnienia roboczego doprowadzanego do elementu wykonawczego. Zwiększając ciśnienie, zwiększasz siłę, z jaką element roboczy działa na detal; zmniejszając ciśnienie, ograniczasz siłę i "łagodzisz" uderzenie. Dlatego do regulacji siły uderzenia wykorzystuje się element, który pozwala ustawić i utrzymać żądane ciśnienie.

Poprawna odpowiedź: zawór redukcyjny w zespole przygotowania powietrza. Reduktor (regulator ciśnienia) obniża ciśnienie zasilania do wartości wymaganej przez odbijak i stabilizuje je mimo wahań po stronie zasilania. W praktyce to właśnie na reduktorze ustawia się ciśnienie robocze obserwując wskazanie manometru, a następnie blokuje nastawę.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Zawór sterujący kierunkiem przepływu 3/2 służy do załączania/wyłączania oraz przełączania torów przepływu (logika sterowania), a nie do precyzyjnej regulacji wartości ciśnienia. Może wpływać na to, czy odbijak zadziała, ale nie jest podstawowym elementem do ustawiania siły uderzenia.
  • Układ sterujący czasem pracy zmienia czas zasilania lub kolejność działania, więc wpływa na cykl i powtarzalność procesu. Czas może pośrednio zmieniać efekt technologiczny, ale sama regulacja "siły uderzenia" wynika przede wszystkim z ciśnienia roboczego.
  • Zawór zasuwowy odcinający pracuje w trybie 0/1: otwarty lub zamknięty. Zapewnia odcięcie instalacji (np. do serwisu), lecz nie służy do ustawiania konkretnej wartości ciśnienia dla odbijaka.

Wskazówka egzaminacyjna: gdy w pytaniu pada "regulacja siły" w pneumatyce, najpierw szukaj elementu regulacji ciśnienia (reduktor/regulator), a dopiero potem rozważ elementy sterujące ruchem i czasem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak regulować siłę uderzenia odbijaka pneumatycznego w praktyce?
Najczęściej reguluje się ją przez ustawienie ciśnienia roboczego na reduktorze w zespole przygotowania powietrza (FRL). Zmniejszenie ciśnienia ogranicza siłę i energię uderzenia, a zwiększenie – je podnosi. Nastawę wykonuje się zwykle obserwując manometr i wykonując próby na detalu.
Co to jest zawór redukcyjny i do czego służy w pneumatyce?
Zawór redukcyjny (regulator ciśnienia) to element, który obniża i stabilizuje ciśnienie doprowadzane do części układu pneumatycznego. Dzięki temu odbiornik (np. odbijak) pracuje z powtarzalną siłą mimo wahań ciśnienia zasilania. Często jest częścią zespołu przygotowania powietrza.
Dlaczego zmiana ciśnienia wpływa na siłę w siłowniku lub odbijaku?
W pneumatyce siła elementu wykonawczego rośnie wraz z ciśnieniem działającym na powierzchnię roboczą. W uproszczeniu: większe ciśnienie = większa siła (przy tej samej średnicy tłoka). Dlatego regulacja ciśnienia na reduktorze jest podstawową metodą ustawiania siły docisku lub uderzenia.
Czy zawór 3/2 może regulować siłę uderzenia odbijaka?
Typowy zawór 3/2 służy głównie do załączania i odpowietrzania odbiornika oraz sterowania przepływem w sensie logicznym. Nie jest przeznaczony do stabilnej regulacji wartości ciśnienia. Jeśli w układzie potrzebujesz regulacji siły, szukasz reduktora lub osobnego regulatora ciśnienia.
Jakie elementy wchodzą w skład zespołu przygotowania powietrza?
W praktyce spotyka się zestaw typu FRL, czyli: filtr (usuwa zanieczyszczenia i kondensat), reduktor (ustawia ciśnienie robocze) oraz czasem smarownicę (dozowanie oleju, jeśli jest wymagana). Często w zestawie jest też manometr do kontroli nastawy.
Kiedy stosuje się zawór odcinający w instalacji sprężonego powietrza?
Zawór odcinający stosuje się, gdy trzeba bezpiecznie odłączyć fragment instalacji: na czas konserwacji, napraw, wymiany elementów lub postoju maszyny. Umożliwia szybkie odcięcie dopływu powietrza, ale nie służy do precyzyjnego ustawiania parametrów pracy, takich jak ciśnienie robocze.
Jak odróżnić regulację ciśnienia od regulacji przepływu w układzie pneumatycznym?
Regulacja ciśnienia dotyczy wartości ciśnienia zasilania odbiornika (najczęściej reduktorem) i wpływa na siłę. Regulacja przepływu dotyczy ilości powietrza w czasie (np. dławikiem) i zwykle wpływa na prędkość ruchu. Na egzaminie warto skojarzyć: siła → ciśnienie, prędkość → przepływ.
Jakie błędy najczęściej popełnia się przy doborze elementu do regulacji siły?
Częsty błąd to wybór zaworu rozdzielającego (np. 3/2) zamiast reduktora, bo oba są "zaworami". Drugi błąd to utożsamianie regulacji czasu pracy z regulacją siły. Na egzaminie sprawdzaj, czy pytanie dotyczy wartości ciśnienia, czy tylko sterowania cyklem.
Czy układ czasowy może zastąpić reduktor w regulacji siły uderzenia?
Nie wprost. Układ czasowy może zmienić czas zasilania lub kolejność działań, ale nie ustala stabilnej wartości ciśnienia roboczego. Jeśli celem jest powtarzalna, ustawialna siła uderzenia, podstawowym rozwiązaniem jest reduktor (regulator ciśnienia), a czasówka co najwyżej uzupełnia sterowanie cyklem.
Jak przygotować się do pytań o schematy pneumatyczne na ELM.3?
Ćwicz rozpoznawanie funkcji elementów na schematach: reduktor, filtr, smarownica, zawory 3/2 i 5/2, dławiki, siłowniki. Ucz się też typowych zależności: ciśnienie → siła, przepływ → prędkość, a sterowanie zaworami → logika pracy układu. Rozwiązuj zadania na identyfikację elementów.
