KWALIFIKACJA TKO6 - STYCZEŃ 2022



PYTANIE NR 19.
Parametry zamieszczone w tabeli dotyczą

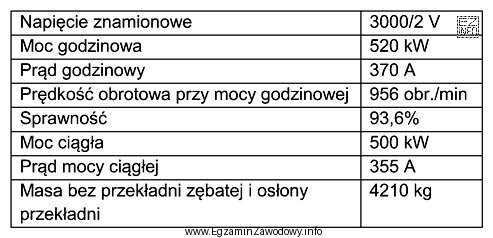

Ilustracja przedstawia tabelę z parametrami technicznymi dotyczącymi silnika trakcyjnego, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "silnika trakcyjnego", ponieważ pytanie dotyczy rozpoznania urządzenia na podstawie zestawu parametrów w tabeli.
Silnik trakcyjny opisuje się typowo parametrami pracy napędu (związanymi z mocą i obciążeniem), a pozostałe opcje (prądnica, przetwornica, akumulator) mają inny charakter danych znamionowych.

Pełne wyjaśnienie:

W tym typie zadania kluczowa jest umiejętność identyfikacji urządzenia po parametrach znamionowych przedstawionych w tabeli (zwykle na ilustracji lub w wyciągu z dokumentacji).

Odpowiedź "silnika trakcyjnego" jest poprawna, gdy zestaw danych w tabeli odpowiada charakterystyce napędu: parametry odnoszą się do pracy elementu wykonującego zamianę energii elektrycznej na mechaniczną w układzie trakcyjnym. W praktyce utrzymania ruchu i montażu odróżnia się urządzenia nie po samej nazwie, lecz po tym, jakie wielkości są podawane razem oraz do jakiej funkcji się odnoszą.

  • Odpowiedź "prądnicy pomocniczej" jest błędna, jeśli parametry w tabeli nie opisują pracy generatora (źródła energii), lecz elementu napędowego. Prądnice pomocnicze wiąże się z innym kontekstem eksploatacyjnym (zasilanie obwodów pomocniczych) i innym typem zestawianych danych.
  • Odpowiedź "przetwornicy statycznej" jest błędna, gdy tabela nie dotyczy urządzenia energoelektronicznego zmieniającego parametry zasilania (np. rodzaj napięcia/częstotliwość, moc wyjściowa, sprawność, zakresy wejścia/wyjścia). Przetwornica jest elementem pośrednim w torze energii, a nie bezpośrednim napędem.
  • Odpowiedź "akumulatora" jest błędna, jeśli tabela nie zawiera typowych danych magazynu energii (np. pojemność, napięcie znamionowe zestawu, prąd rozruchowy/ładowania, typ chemiczny). Akumulator opisuje się przede wszystkim parametrami związanymi z magazynowaniem i oddawaniem ładunku, a nie parametrami pracy napędu.

Wskazówka egzaminacyjna: najpierw ustal, czy tabela opisuje odbiornik energii, źródło, przekształtnik czy magazyn. Dopiero potem dopasuj nazwę urządzenia. Takie podejście ogranicza zgadywanie i chroni przed myleniem podobnie brzmiących pojęć.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza w zadaniu "parametry zamieszczone w tabeli"?
Chodzi o dane znamionowe lub eksploatacyjne zestawione w formie tabeli (często na ilustracji), np. napięcie, prąd, moc, pojemność lub inne wielkości. Zadanie polega na rozpoznaniu, jakiego urządzenia dotyczą te dane, a nie na wykonywaniu obliczeń.
Jak odróżnić silnik trakcyjny od prądnicy po parametrach?
Najpierw ustal funkcję: silnik jest odbiornikiem energii i napędza zestaw kołowy, a prądnica jest źródłem energii elektrycznej. W tabelach dla generatorów częściej spotyka się parametry wyjściowe i warunki wytwarzania, a dla silników parametry pracy napędu i obciążenia.
Jakie parametry najczęściej kojarzą się z akumulatorem?
Akumulator opisuje się głównie wielkościami związanymi z magazynowaniem energii: napięciem znamionowym, pojemnością, dopuszczalnymi prądami ładowania/rozładowania oraz typem i konfiguracją ogniw. Jeśli tabela dotyczy przede wszystkim tych danych, zwykle wskazuje na akumulator.
Dlaczego przetwornica statyczna to nie to samo co silnik?
Przetwornica statyczna jest urządzeniem energoelektronicznym, które zmienia parametry zasilania (np. napięcie/rodzaj prądu) i zasila inne odbiorniki. Silnik trakcyjny jest elementem wykonawczym napędu, który wytwarza moment. Dlatego ich typowe zestawy parametrów w tabelach różnią się zakresem i znaczeniem.
Jakie błędy najczęściej robi się przy takich pytaniach z tabelą?
Najczęstsze są: wybór po jednym "pasującym" parametrze (np. napięciu) bez analizy całego zestawu, mylenie pojęć "prądnica" i "przetwornica", oraz sugerowanie się tym, co "często bywa na egzaminie", zamiast tym, co wynika z danych w tabeli.
Czy w tym pytaniu trzeba znać konkretne wartości liczbowe parametrów?
Zwykle nie trzeba pamiętać konkretnych liczb. Liczy się umiejętność rozpoznania rodzaju urządzenia po tym, jakie wielkości są podane i do czego się odnoszą (źródło energii, odbiornik, przekształtnik, magazyn). Same liczby są tu wsparciem, a nie celem.
Kiedy na kolei spotyka się prądnice pomocnicze?
Prądnice pomocnicze (w zależności od pojazdu i rozwiązania) mogą zasilać obwody pomocnicze, np. oświetlenie, sterowanie czy wentylację. W zadaniach egzaminacyjnych odróżnia się je od silników trakcyjnych po funkcji oraz po rodzaju typowo zestawianych danych w dokumentacji.
Jak podejść do zadania, jeśli tabela jest na ilustracji i jest mało czytelna?
Skup się na nazwach wielkości i jednostkach (np. czy pojawia się pojemność, czy raczej wielkości typowe dla napędu). Następnie sklasyfikuj urządzenie jako: źródło, odbiornik, przekształtnik lub magazyn energii. Dopiero na końcu wybierz odpowiedź, która pasuje funkcjonalnie.
Czy silnik trakcyjny zawsze jest elementem bezpośrednio związanym z ruchem pojazdu?
Tak, silnik trakcyjny jest zasadniczym elementem napędu odpowiedzialnym za wytwarzanie momentu i przekazanie siły napędowej (bezpośrednio lub przez przekładnię) na zestawy kołowe. To odróżnia go od urządzeń pomocniczych i zasilających, które tylko wspierają pracę pojazdu.
Jak przygotować się do pytań o identyfikację urządzeń po parametrach?
Ucz się "pakietami" cech: jakie wielkości opisują źródło energii, magazyn, przekształtnik i odbiornik. Ćwicz na tabliczkach znamionowych i kartach katalogowych, zwracając uwagę na nazwy parametrów i jednostki. To daje szybką identyfikację bez zapamiętywania liczb.
info

Statystycznie 67% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Podstawy elektrotechniki: wielkości znamionowe i oznaczenia na tabliczkach znamionowych
  • Materiały dydaktyczne z budowy i działania napędu trakcyjnego oraz układów pomocniczych pojazdów
  • Instrukcje szkolne/zakładowe dotyczące czytania dokumentacji technicznej i identyfikacji urządzeń po parametrach
