W spawaniu elementów kadłuba jednostek pływających pozycja spawania opisuje położenie złącza i spoiny względem grawitacji. To położenie wpływa na zachowanie jeziorka spawalniczego, dobór parametrów (natężenie prądu, prędkość spawania), technikę prowadzenia elektrody/uchwytu oraz ryzyko typowych niezgodności.

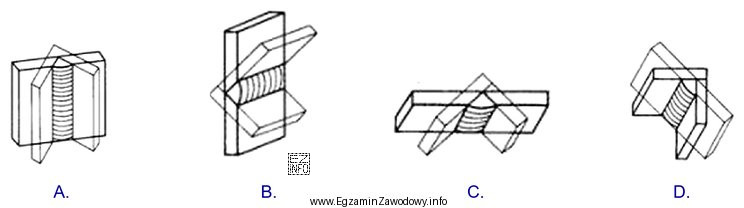

Pozycja pionowa występuje wtedy, gdy spoina wykonywana jest na powierzchni pionowej, a jej oś przebiega pionowo. W praktyce często spotyka się spawanie pionowe "w górę" lub "w dół", ale kluczowe jest to, że złącze jest w układzie pionowym. Dlatego poprawna jest odpowiedź "A", ponieważ na dołączonym schemacie to właśnie ten rysunek przedstawia pionowe ustawienie złącza i przebieg spoiny odpowiadający pozycji pionowej.
Dlaczego pozostałe odpowiedzi są niepoprawne? Każda z nich odpowiada innemu położeniu elementu:
- Rysunek odpowiadający pozycji podolnej przedstawia spawanie "na płasko", gdzie grawitacja ułatwia utrzymanie jeziorka w spoinie.
- Rysunek odpowiadający pozycji nabocznej/poziomej pokazuje spawanie na pionowej ściance, ale z osią spoiny poziomą (inne kryterium niż pionowa oś spoiny).
- Rysunek odpowiadający pozycji pułapowej przedstawia spawanie "nad głową", gdzie jeziorko jest utrzymywane przeciwko grawitacji, a technika i ryzyko wad są odmienne.
Wskazówka egzaminacyjna: nie sugeruj się samą obecnością linii pionowej na rysunku. Najpierw ustal, czy złącze jest na ścianie pionowej, a następnie sprawdź, czy oś spoiny jest pionowa (wtedy jest to pozycja pionowa). Dopiero potem wybieraj oznaczenie rysunku.
