KWALIFIKACJA ELM3 - CZERWIEC 2015

PYTANIE NR 20.

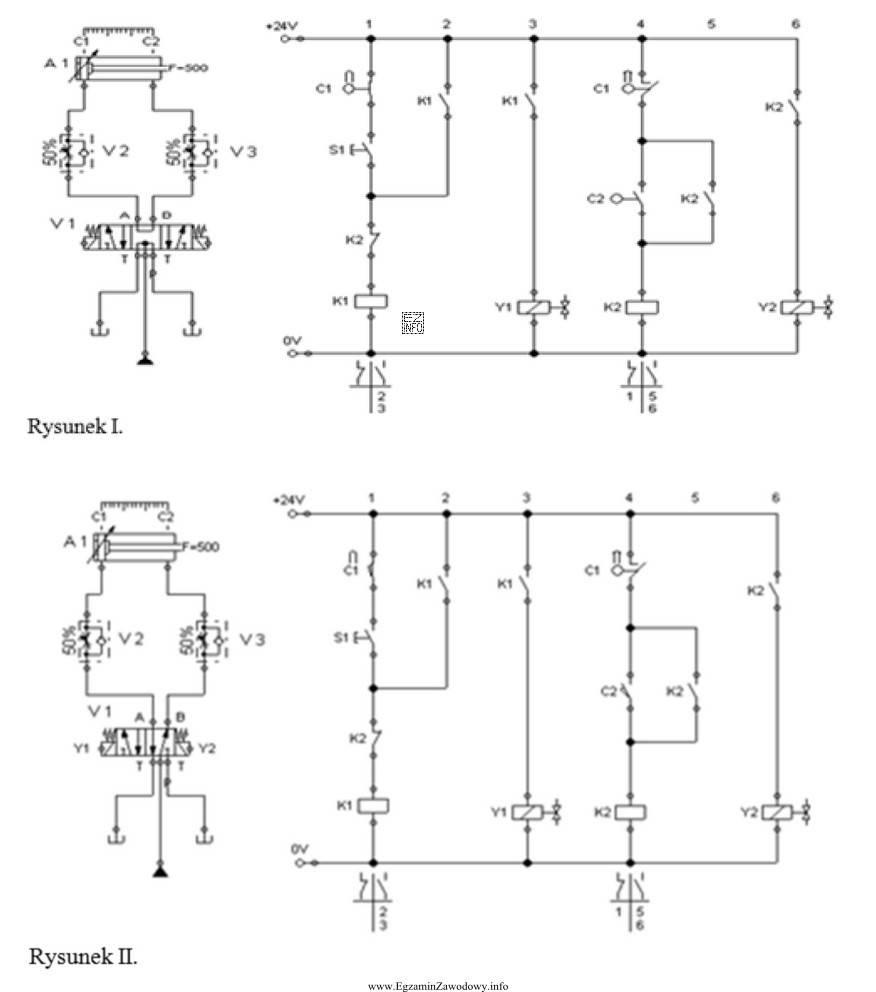

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest
Ilustracja przedstawia dwa schematy elektryczne oznaczone jako Rysunek I i Rysunek II, które są częścią egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nieprawidłowo dobrany jest rozdzielacz V1, ponieważ na schemacie dokumentacji ma oznaczenie sterowania pośredniego (dodatkowe trójkąty przy symbolu cewki), a na schemacie wykonania pokazano sterowanie bezpośrednie (brak trójkątów). Elementy K1, K2 i A1 pozostają zgodne na obu rysunkach.

Pełne wyjaśnienie:

Zadanie polega na porównaniu wykonania układu z dokumentacją: część pneumatyczna (siłownik, rozdzielacz, dławiki) oraz część elektryczna (przekaźniki, cewki, czujniki). O niezgodności świadczy różnica w symbolu graficznym tego samego oznaczonego elementu.

Odpowiedź "rozdzielacz VI" (czytany jako V1) jest poprawna, bo właśnie w tym elemencie występuje rozbieżność: w dokumentacji rozdzielacz 5/3 ma sterowanie pośrednie (pilotowe), co w symbolice pokazuje się przez dodatkowy trójkąt skierowany do środka przy części sterującej. W wykonaniu widać sterowanie bezpośrednie (cewka przesuwa suwak bez pilotu), czyli brak tego trójkąta. To oznacza, że zastosowano inny typ rozdzielacza niż przewidziano w projekcie.

Pozostałe odpowiedzi są niepoprawne, ponieważ:

  • "przekaźnik KI" – część elektryczna na obu rysunkach ma te same oznaczenia i logikę połączeń, więc nie wskazuje na błędny dobór przekaźnika K1.
  • "przekaźnik K2" – analogicznie, brak różnic w symbolu i włączeniu K2 pomiędzy dokumentacją a wykonaniem.
  • "siłownik Al" – siłownik A1 (dwustronnego działania) ma taki sam symbol i umiejscowienie w obu schematach; nie widać zmiany typu siłownika.

W praktyce taka niezgodność rozdzielacza może skutkować innymi wymaganiami pracy (np. warunkami sterowania, zachowaniem przy niskim ciśnieniu), dlatego podczas uruchamiania i odbioru technicznego kluczowe jest wychwytywanie nawet drobnych różnic w symbolach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Trójkąt przy symbolu sterowania rozdzielacza wskazuje na sterowanie pośrednie (pilotowe). Cewka nie przesuwa bezpośrednio suwaka, tylko steruje zaworem pilotowym, a właściwe przesterowanie odbywa się z użyciem sprężonego powietrza.
Sterowanie bezpośrednie: cewka elektromagnesu przesuwa suwak zaworu. Sterowanie pośrednie: cewka uruchamia pilot, a suwak przesterowuje medium. Różnica bywa widoczna na schemacie jako dodatkowy element (np. trójkąt) przy sterowaniu.
Porównuj oznaczenia (np. V1, A1, K1) i symbole graficzne każdego elementu. Szukaj różnic w detalach symboli (rodzaj sterowania, sprężyny, pilot). Zgodność wymaga zarówno tego samego elementu, jak i tego samego typu.
W pneumatyce symbol nie opisuje "ogólnie zaworu", tylko jego funkcję i wykonanie (np. liczba dróg/położeń, powrót sprężyną, rodzaj sterowania). Zmiana jednego detalu symbolu często oznacza inny wariant katalogowy i inne wymagania pracy.
Przekaźniki K1/K2 weryfikuje się głównie na schemacie elektrycznym (drabinkowym): ich cewki i styki muszą odpowiadać logice sterowania. Schemat pneumatyczny dotyczy elementów przepływu powietrza (V1, V2, V3, A1).
Rozdzielacz 5/3 to zawór o pięciu drogach (portach) i trzech pozycjach pracy. Na schemacie widać to jako zestaw trzech pól (pozycje) opisujących połączenia kanałów. Stosuje się go m.in. do sterowania siłownikiem dwustronnego działania.
Najczęściej mylone są: rodzaj sterowania rozdzielacza (bezpośrednie vs pośrednie), kierunek działania sprężyny, pozycje rozdzielacza (np. 5/2 vs 5/3) oraz funkcja zaworu dławiąco-zwrotnego. Mechanizm błędu to pomijanie małych znaków i skupienie na "ogólnym kształcie".
Sterowanie pośrednie może sprawiać trudności, gdy układ ma zbyt niskie ciśnienie robocze dla działania pilota lub gdy wymagane jest bardzo proste sterowanie bez dodatkowych zależności. Dlatego dobór typu rozdzielacza musi odpowiadać warunkom instalacji.
Siłownik dwustronnego działania ma na schemacie dwa przyłącza (zasilanie obu komór) i symbol tłoka w cylindrze. W układach egzaminacyjnych często towarzyszą mu czujniki położeń skrajnych (np. C1, C2), ale kluczowe są dwa porty robocze.
Ćwicz metodę "punkt po punkcie": najpierw porównaj oznaczenia elementów, potem detale symboli (sprężyny, pilot, kierunki). Ucz się typowych różnic: sterowanie rozdzielacza, typ czujnika, sposób podłączenia cewek Y1/Y2. Na koniec sprawdź, czy tylko jedna odpowiedź pasuje.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że elementy K1, K2 i A1 pozostają zgodne na obu rysunkach.

Źródła:

  • ISO 1219-1, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols (symbolika elementów pneumatycznych)
  • ISO 1219-2, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 2: Circuit diagrams (zasady tworzenia schematów)

Materiały:

  • Karty katalogowe rozdzielaczy pneumatycznych (opis: sterowanie bezpośrednie/pośrednie, symbole)
  • Materiały dydaktyczne z pneumatyki: symbolika i czytanie schematów
  • Zestawy zadań z porównywania dokumentacji i wykonania (analiza niezgodności)
