Mostek prostowniczy (układ czterech diod) ma zapewnić, aby niezależnie od polaryzacji napięcia wejściowego prąd w obciążeniu płynął w jednym kierunku. Jest to możliwe tylko wtedy, gdy każda dioda jest wlutowana zgodnie z właściwym kierunkiem przewodzenia (anoda–katoda) wynikającym ze schematu.
Jeżeli po podaniu napięcia na zaciski mostka natychmiast zadziała zabezpieczenie "B", najczęstszą przyczyną jest zwarcie lub stan bardzo zbliżony do zwarcia. W praktyce serwisowej taki efekt daje m.in. dioda wlutowana odwrotnie: zamiast blokować prąd w danej gałęzi, tworzy nieprawidłową ścieżkę przewodzenia, przez co dwie gałęzie mostka mogą "spiąć" zasilanie i wymusić nadmierny prąd.

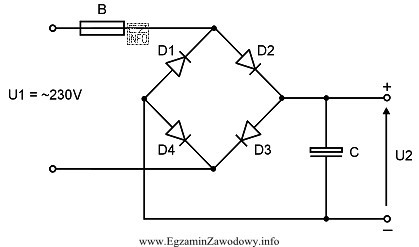

Odpowiedź "odwrotnie wlutować diodę D3" wskazuje na korektę montażu tej właśnie diody zgodnie z rysunkiem. Po odwróceniu D3 układ odzyskuje właściwą konfigurację: w każdej połówce okresu przewodzą dokładnie dwie diody, a pozostałe dwie blokują, dzięki czemu prąd nie omija obciążenia i nie powoduje zadziałania zabezpieczenia.
Dlaczego pozostałe odpowiedzi są błędne:
- "odwrotnie wlutować kondensator C" – odwrócenie kondensatora (jeśli jest spolaryzowany) jest poważnym błędem, ale w tym zadaniu przyczyną zadziałania zabezpieczenia ma być błąd w części prostowniczej wskazany na rysunku. Sama zmiana polaryzacji kondensatora bez usunięcia zwarciowej ścieżki w mostku nie jest właściwą diagnozą.
- "odwrotnie wlutować diodę D2" – możliwa usterka w innych wariantach schematu, jednak w tym konkretnym układzie (wg oznaczeń na rysunku) błędnie wlutowana jest D3. Bez zmiany właściwej diody problem przeciążenia pozostanie.
- "wymienić bezpiecznik aparatowy B" – to typowy błąd serwisowy: wymiana zabezpieczenia usuwa skutek (przerwanie obwodu), a nie przyczynę (zwarcie/nieprawidłowy kierunek przewodzenia). Nowe zabezpieczenie ponownie zadziała po podaniu napięcia.
Wskazówka egzaminacyjna: gdy w zadaniu pojawia się informacja o zadziałaniu zabezpieczenia zaraz po włączeniu, najpierw szukaj błędów montażowych powodujących zwarcie (polaryzacja diod, mostek, zwarcia ścieżek), a dopiero potem rozważ uszkodzenie samego zabezpieczenia.
