W układach zasilania urządzeń mechatronicznych bardzo często spotyka się ciąg bloków: transformator (obniżenie i separacja), następnie prostownik (zamiana AC na DC), dalej filtr (wygładzenie) oraz ewentualnie stabilizacja i zabezpieczenia.

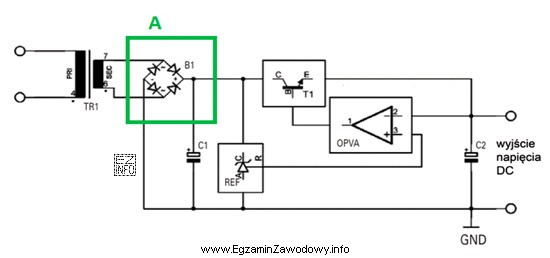

Odpowiedź "Mostek Graetza" jest właściwa, jeśli w miejscu A na schemacie przewidziano element realizujący prostowanie dwupołówkowe. Mostek Graetza składa się z czterech diod połączonych w układ mostkowy, dzięki czemu wykorzystuje obie połówki przebiegu sinusoidalnego i daje wyższe średnie napięcie wyprostowane niż prostownik jednopołówkowy.
Dlaczego pozostałe odpowiedzi są niepoprawne w typowym rozumieniu takiego schematu:
- "Źródło napięcia" to pojęcie ogólne. Na schemacie zasilacza sieciowego źródłem może być sieć lub generator, ale miejsce oznaczone w torze zasilania jako pojedynczy podzespół między stopniami zwykle dotyczy konkretnego elementu (np. prostownika), a nie całego źródła.
- "Wzmacniacz operacyjny" służy do wzmacniania i przetwarzania sygnałów w układach analogowych, a nie do prostowania mocy w klasycznym zasilaczu. Może występować w stabilizatorach/układach regulacji, ale symbol i umiejscowienie w torze mocy są wtedy inne niż dla prostownika.
- "Transformator szeregowy" nie jest typowym, jednoznacznym określeniem elementu na podstawowym schemacie prostego zasilacza. Jeśli na rysunku widać symbol diod w mostku, transformator nie będzie poprawnym wyborem, bo pełni inną funkcję (zmiana poziomu napięcia i separacja), a nie prostowanie.
Wskazówka egzaminacyjna: rozpoznawaj funkcję bloku po symbolu i po miejscu w torze. Jeśli przed A jest AC (np. wyjście transformatora), a za A oczekuje się DC (często z kondensatorem filtrującym), najbardziej typowym podzespołem jest właśnie mostek prostowniczy.
