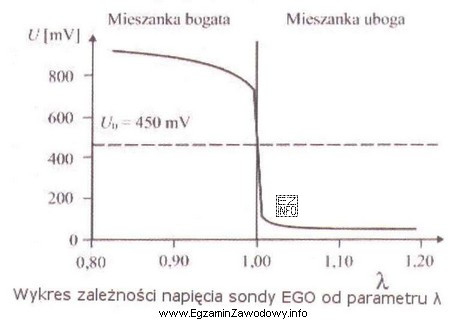

Sonda lambda typu EGO (wąskopasmowa, cyrkonowa) działa jak ogniwo galwaniczne i wytwarza napięcie zależne od zawartości tlenu w spalinach. Jej cechą jest skokowa charakterystyka w okolicy λ = 1 (mieszanka stechiometryczna). W praktycznej diagnostyce najważniejsze jest to, że w sprawnym układzie sterowania silnika benzynowego, pracującym w pętli zamkniętej, sterownik celowo "przestrzeliwuje" mieszankę raz na ubogo, raz na bogato, aby utrzymać średnio λ≈1.
Dlatego sprawna sonda nie pokazuje jednej stałej liczby, tylko regularnie się przełącza: dla mieszanki ubogiej daje niskie napięcie (rzędu dziesiątek do ok. 150 mV), a dla bogatej wysokie (rzędu kilkuset mV, często do ok. 800–900 mV). W typowych warunkach diagnostycznych (odczyt skanerem) jako poprawny, "roboczy" zakres pracy sprawnej sondy często przyjmuje się oscylację mniej więcej 150–700 mV z wielokrotnym przejściem przez poziom odniesienia około 450 mV.
Odpowiedź "w zakresie od 150 mV do 700 mV" jest poprawna, bo opisuje typowy zakres oscylacji sygnału w działającym układzie regulacji. Pozostałe propozycje wskazują stany nienormalne lub mało prawdopodobne:
- "około 1 mV" jest zbyt małe dla praktycznie działającej sondy cyrkonowej i sugeruje błąd pomiaru, przerwę w obwodzie lub nieadekwatną skalę.
- "w zakresie od 0 do 300 mV" oznaczałoby, że sygnał pozostaje w obszarze "ubogo" i nie przełącza się na "bogato", co jest typowym objawem braku oscylacji lub zablokowania wskazania.
- "około 1 V" może kojarzyć się z górnym ograniczeniem napięcia, ale jako stała wartość jest podejrzana (np. zwarcie/usterka). W diagnostyce sprawność ocenia się także po tym, czy sygnał przechodzi przez okolice 450 mV i czy ma odpowiednią amplitudę przełączeń.
Wskazówka egzaminacyjna: przy sondzie wąskopasmowej zapamiętaj parę "ubogo nisko, bogato wysoko" oraz to, że sprawna sonda w closed-loop musi oscylować, a nie stać w jednym punkcie.
