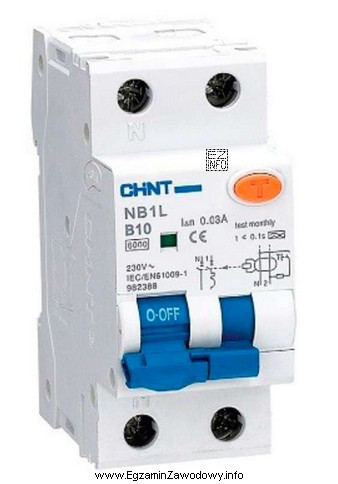

W pytaniu kluczową informacją diagnostyczną jest czas zadziałania około 40 s po ponownej próbie załączenia. Taki opóźniony czas wyłączenia jest charakterystyczny dla sytuacji, gdy zabezpieczenie reaguje na przeciążenie, a więc zbyt duży prąd płynący przez dłuższy czas (np. zbyt duże obciążenie odbiornika, zablokowany element mechaniczny silnika, zbyt mały przekrój przewodu, niewłaściwie dobrane zabezpieczenie).
Dlaczego "Przeciążenie w obwodzie" jest najbardziej prawdopodobne?
W typowych zabezpieczeniach nadprądowych przeciążenia obsługuje człon termiczny (działanie zależne od nagrzewania). To powoduje, że wyłączenie nie następuje od razu, tylko po pewnym czasie, gdy energia cieplna zgromadzona w elemencie pomiarowym przekroczy próg zadziałania. Opóźnienie rzędu dziesiątek sekund jest więc logicznie spójne z przeciążeniem.
Dlaczego pozostałe odpowiedzi są mniej prawdopodobne?
- Zwarcie przewodów L i N – zwarcie ma zwykle bardzo dużą wartość prądu, co powoduje zadziałanie członu elektromagnetycznego lub bezpiecznika prawie natychmiast (ułamki sekundy do kilku sekund). Trudno pogodzić to z opóźnieniem ~40 s.
- Zwarcie przewodów L i PE – podobnie jak wyżej, jest to zwarcie do przewodu ochronnego, które także zwykle powoduje szybkie wyłączenie (duży prąd zwarciowy) lub zadziałanie zabezpieczenia różnicowoprądowego. Opóźnienie kilkudziesięciu sekund nie jest typowym "podpisem" tej awarii.
- Upływ prądu do uziemienia – prąd upływu jest wykrywany przede wszystkim przez zabezpieczenia różnicowoprądowe. W typowych przypadkach wyzwolenie następuje szybko po przekroczeniu prądu różnicowego. Jeżeli wyłączenie jest powtarzalne po ~40 s, bardziej pasuje scenariusz narastającego obciążenia/temperatury niż nagłego przekroczenia progu prądu upływu.
Wskazówka egzaminacyjna: gdy w treści zadania pojawia się informacja o czasie zadziałania, potraktuj ją jak "ślad" prowadzący do rodzaju uszkodzenia: opóźnienie częściej wskazuje na przeciążenie, a natychmiastowość – na zwarcie lub istotny upływ.
