W naprawie skrzyni biegów i elementów współpracujących z wałkiem sprzęgłowym ważna jest prawidłowa regulacja luzu osiowego łożyska. Luz osiowy oznacza możliwość przesunięcia elementu wzdłuż osi obrotu. Jeśli jest zbyt duży, mogą pojawić się hałas, wibracje i przyspieszone zużycie. Jeśli jest zbyt mały, rośnie tarcie, temperatura pracy i ryzyko uszkodzenia.
Regulację wykonuje się poprzez dobór podkładki regulacyjnej na podstawie pomiaru i tabeli producenta. Typowa procedura wygląda tak:
- zmierzyć luz osiowy (np. czujnikiem zegarowym),
- odczytać z tabeli zakres obejmujący uzyskany wynik,
- dobrać przypisaną do tego zakresu grubość podkładki,
- po montażu ponownie sprawdzić luz.

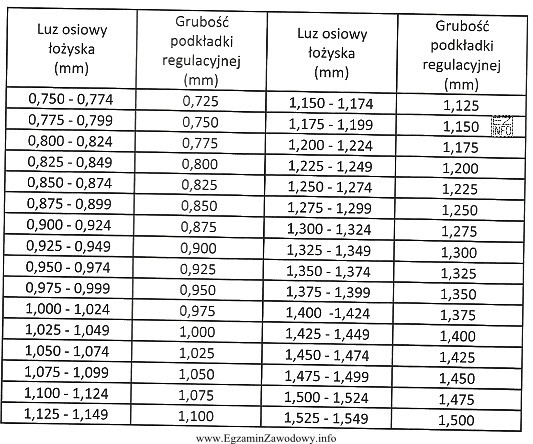

W tym zadaniu zmierzono luz 1,175 mm. Należy więc znaleźć w tabeli przedział 1,175–1,199 mm. Ponieważ 1,175 mm jest wartością graniczną tego zakresu, traktuje się ją jako należącą do przedziału. Tabela przypisuje temu zakresowi podkładkę o grubości 1,150 mm, więc to jest poprawna odpowiedź.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 1,775–1,799 mm oraz 1,200–1,224 mm: to zapis przedziałów, a nie pojedyncza wartość grubości podkładki; dodatkowo nie odpowiadają zakresowi luzu 1,175 mm.
- 1,175 mm: to wartość zmierzonego luzu, a nie wynik odczytu grubości podkładki. To typowa pułapka polegająca na utożsamieniu dwóch różnych parametrów.
Wskazówka egzaminacyjna: zawsze wykonuj krok "pomiar → właściwy przedział w tabeli → przypisana wartość" i zwracaj uwagę na wartości brzegowe przedziałów.
